Category Lineer Tip Düşük Boşluklu Planet Redüktör -Performance Line

TQ Serisi düşük boşluklu planet redüktörler, yüksek tork yoğunluğu, yüksek aşırı yüklenme kapasitesi, yüksek pozisyon isabeti ve düşük titreşim gibi performans kategorilerinde en iyi değerlere sahiptir. TQ serisi ürünler, özellikle yüksek performans ve hassasiyet talep eden, çift yönlü uygulamalar, hassas pozisyon uygulamaları, hareket kontrol ve çok dur-kalk sayısı olan servo uygulamaları için özel olarak geliştirilmiştir.

Önemli Özellikleri

Maksimum güç yoğunluğu
Yüksek hassasiyet
Yüksek aşırı yüklenme kapasitesi
Opsiyonel – yüksek aksiyal ve radyal yükler için güçlendirilmiş rulmanlar
Yüksek dinamizm ve hassasiyet gereken servo uygulamaları için en iyi çözüm
Sürekli çalışma ve kesikli çalışma için tasarlanmıştır
Universal dizaynı sayesinde yüksek esneklik
Sessiz çalışma

Teknik özellikler

Tork aralığı
177 … 10,620 lb-in
Ölçüler
060, 070, 090, 130, 160
Tahvil oranları

• 1 kademe: 3 … 10
• 2 kademe : 16 … 100
  Maks. radyal kuvvet
  1,850 … 15,000 N
  Koruma derecesi
  IP65
  Giriş hızı
  max 6,000 min^-1
  Burulma Sertliği
  4.8 … 170 Nm/arcmin
  Yağlama
  Standart ya da gıda tipi
  Çıkış
  Düz mil ya da Kamalı Mil
  Giriş
  Motor adaptörlü veya motor adaptörsüz

Teknik özellikler

Burulma Dişli Boşluğu

• 1 kademe: 2 arcmin ‘den düşük
• 2 kademe: 4 arcmin ‘den düşük

MP Serisi ürünler,çeşitli tasarım konfigürasyonları, geniş tahvil oranı, ekstra düşük boşluk opsiyonu ve ekstra güvenilirliği sağlayan optimize edilmiş yağlama imkanı sayesinde, geniş tork aralığı, çok çeşitli gövde seçenekleri, yüksek modülarite sunmaktadır.

Teknik özellikler

Tork aralığı
106.2 … 10,620 lb-in
Ölçüler
053, 060, 080, 105, 130, 160, 190
Tahvil oranları
3 … 1000
Maks. radyal kuvvet
200 – 14000 N
Koruma derecesi
IP65
Giriş hızı
Max 6,000 min^-1
Yağlama
Standart ; Gıda tipi
Çıkış
Düz kamasız mil, kamalı mil

Teknik özellikler

Önemli faydaları

• Geniş tork aralığı ile 7 ayrı gövde seçimi imkanı
• Geniş tahvil oranı seçeneği ve çoklu seçim imkanı sayesinde yüksek esneklik
• Opsiyonel olarak güçlendirilmiş rulman seçeneği
  Sürekli çalışma ve kesikli çalışma için tasarlanmıştır
• Özel çalışma döngüleri için optimize edilmiş yağlama imkanı
• Çok çeşitli giriş ve çıkış konfigürasyonları

Burulma Dişli Boşluğu
Koaksiyal

• 1 kademe : 10 arcmin’den küçük
• 2 kademe : 10 arcmin’den küçük
• 3 kademe : 12 arcmin’den küçük
  Ortogonal “K” / “G” / “MB”
• 2 kademe : 10 arcmin’den küçük
• 3 kademe : 10 arcmin’den küçük
• 4 kademe : 12 arcmin’den küçük

Giriş
Motor adaptörlü; erkek mil girişli;motor adaptörsüz

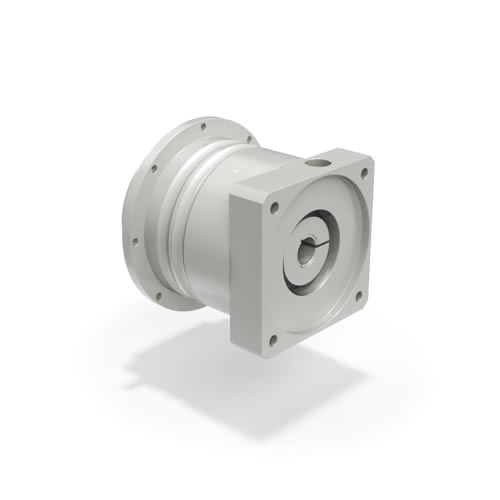

TQF serisi düşük boşluklu planet redüktörler, kolay montaj yapılmasına olana sağlamak adına standardize edilmiş kompakt bir flanş yapısı sunar, yüksek sertlik ve yüksek aşırı yüklenme kapasitesi, bu güçlü redüktörün ürün grubundaki karakterini ortaya koymaktadır

Teknik özellikler

Tork aralığı
177 … 10,620 lb-in
Ölçüler
060, 070, 090, 130, 160
Tahvil oranları

• 1 kademe: 3 … 10
• 2 kademe: 16 … 100
  Maks. radyal kuvvet
  2,400 … 29,000 N
  Koruma derecesi
  IP65
  Giriş hızı
  Max 6,000 min^-1
  Burulma Sertliği
  13 … 500 Nm/arcmin
  Yağlama
  Standart ya da gıda tipi
  Çıkış
  Flanş
  Giriş
  Motor adaptörlü veya motor adaptörsüz

Teknik özellikler

Önemli faydaları

• Yüksek pozisyon isabeti
• Yüksek kompaktlık
  Sürekli çalışma ve kesikli çalışma için tasarlanmıştır
• Standart flanş tasarımı sayesinde kolay montaj
• En yüksek aşırı yüklenme kapasitesi
• Universal tasarımı sayesinde büyük esneklik sağlar

Burulma Dişli Boşluğu

• 1 kademe: 3 arcmin ‘den düşük
• 2 kademe: 5 arcmin ‘den düşük

TQW serisi, Otomatik Yönlendirmeli Araçlar (AGV’ler) ve Otonom Mobil Robotlar (AMR’ler) için BlueRoll ürün platformunun bir parçasıdır. Ağır yükleri desteklemek ve sınırlı kurulum alanlarında doğrudan şasiye monte edilmek üzere yapılmıştır. TQW verimli ve dayanıklıdır. Her üç gövde seçeneğinde de ağır hizmet tipi tekerlek mevcuttur. Ayrıca, AGV’leriniz ve AMR’leriniz için en iyi yapılandırmayı BlueRoll platform ürün yelpazesinden seçebilirsiniz: Temel, Gelişmiş veya Kompakt.

Önemli Özellikleri

Yüksek yükleme kapasitesi
Kompakt tasarım
Kolay şasi montajı
Tekerlek ile montajlı
Ömürlük yağlama
Yüksek enerji verimliliği

Teknik özellikler

Tork aralığı
30, 65, 155 Nm
Ölçüler
060, 070, 090
160, 200, 250 mm
Tork aralığı
30, 65, 155 Nm
Tahvil oranları
2 kademe: 9 … 100
Maks. radyal kuvvet
2300 … 5200 N
Koruma derecesi
IP65
Giriş hızı
6000rpm’ye kadar
Burulma Dişli Boşluğu
10 arcmin’den az
Burulma Sertliği
6, 23, 50 Nm/arcmin
Yağlama
Standart; Gıda sınıfı
Çıkış
Flanş; Tekerlek
Giriş
Motor adaptörü ile; Motor adaptörü olmadan
