Bonfiglioli Active Serisi, hem çok yönlü hem de kullanımı kolay esnek frekans invertörlerdir. Yüksek performans kontrolü içeren bu ürün ayrıca ölçüsel olarak kompakt boyut açısından rakipsiz avantajlar sunmaktadır.

Önemli Özellikleri

Kodlayıcı ile ya da kodlayıcı olmadan saha odaklı kontrol

Teknik özellikler

Koruma derecesi
IP20 (EN 60529)
Nominal hız
599 Hz
Sertifikalar
UL508c
Uyumluluk
CE
EN61800

Teknik özellikler

Ana seçenekler
DC 24 V güç kaynağı çıkışı

• EM-IO-02: 3 dijital giriş, 1 röle çıkışı, 1 analog girişi, 1 analog çıkışı, motor-PTC girişi, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı
• EM-IO-03: 2 dijital giriş, 1 röle çıkışı, 1 analog girişi, 2 analog çıkışı, motor-PTC girişi, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı
• EM-IO-04: 2 dijital giriş, 1 dijital bağlantı noktası (giriş veya çıkış), motor-PTC girişi, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı

Opsiyonel enkoder ve geri bildirim değerlendirmesi:

• EM-ENC-01: TTL/HTL enkoder girişi (2 kanal), enkoder emülasyon çıkışı (2 kanal), 1 analog girişi, sistem veriyolu bağlantısı, DC 5 V güç kaynağı çıkışı
• EM-ENC-02: TTL/HTL enkoder girişi (2 kanal), 1 dijital bağlantı noktası (giriş veya çıkış), 1 analog girişi, 1 analog çıkışı, sistem veriyolu bağlantısı, DC 5 V güç kaynağı çıkışı
• EM-ENC-03: TTL/HTL enkoder girişi (2 kanal), sistem veriyolu bağlantısı
• EM-ENC-04: TTL/HTL enkoder girişi (3 kanal), 1 röle çıkışı, 1 analog girişi, 1 analog çıkışı, 24 V güç kaynağı çıkışı, DC 5 V güç kaynağı çıkışı
• EM-ENC-05: TTL/HTL enkoder girişi (3 kanal), 1 analog girişi, 1 analog çıkışı, sistem veriyolu bağlantısı, 24 V güç kaynağı çıkışı, DC 5 V güç kaynağı çıkışı
• EM-RES-01: Çözücü girişi, enkoder emülasyon çıkışı (2 kanal), 1 analog girişi, sistem veriyolu bağlantısı
• EM-RES-02: Çözücü girişi, enkoder emülasyon çıkışı (3 kanal), 1 analog girişi

Opsiyonel PC yazılımı
Kurulum, terminal monitörü, gerçek değer penceresi ve kapsam işlevi içeren Windows için VPlus

Aksesuarlar:
Fren dirençleri Tip BR: Fren dirençleri, hız yavaşladığında ortaya çıkan jeneratör gücünün uygun maliyetli bir şekilde dağıtılmasını sağlar. Fren direnci termal sensörü, direncin aşırı ısınmasını önler.
Güç bobini tipi LCVS & LCVT: Güç bobini tipleri LCVS (tek fazlı güç kurulumu için) ve LCVT (üç fazlı güç kurulumu için) hem invertörün aşırı gerilim korumasını hem de sistemin EMC’sini artırır.
Güç filtreleri tipi FTV: Uygulama sınırlarına bağlı olarak, belirli EMC seviyeleri elde edilmelidir. Güç filtreleri, makine kurulumunda EMC tutumunu iyileştirecek bir bileşendir.

Güç Kaynağı
ACT401:
0,55 – 132 kW / üç faz 360 – 480V / 50 – 60 Hz (%10)

ACT201:
0,55 – 9,2 kW / tek veya üç faz 200 – 240V / 50 – 60 Hz (%10)

Donanım özellikleri
Entegre dinamik fren modülü
DC hattı bağlantısı
Standart HTL enkoder arayüzü
Motor sıcaklığı takibi
Takılabilir güç terminalleri (3kW’ye kadar)
Takılabilir ve programlanabilir kontrol terminalleri
6 dijital giriş, 1 çok işlevli giriş
1 dijital çıkış, 1 çok işlevli çıkış
1 röle çıkışı (değiştirme kontağı)

Yazılım özellikleri

Ana yazılım özellikleri

• Programlanabilir referans değeri kanalı
• Programlanabilir başlatma ve durdurma özellikleri
• Motor voltmetre
• Programlanabilir S eğrisi
• 4 veri seti
• Otomatik başlatma ve işletmeye alma
• Arıza sonrası otomatik sıfırlama
• Elektrik kesintisi sonrası otomatik başlatma
• PL kontrolör
• Programlanabilir mantık ve zamanlayıcı fonksiyonları
• Hacimsel akış kontrolü
• Çarpmasız tork/hız değiştirme,
• Ana/bağımlı fonksiyon, elektronik dişliyle,
• Basit konumlandırma fonksiyonu,
• Sürtünmesiz mekanik fren kontrolü
• İndeks kontrolü
• Akıllı akım sınır değerleri
• Elektrik kesintisi kontrolü
• Kapsamlı izleme ve koruma becerileri
• Yüksek hız kontrolü
• Asansör, vinç ve halatlı vinç uygulamaları için fonksiyonlar
• 3 farklı fren yönetim fonksiyonları.

Güç aralığı

Güç aralığı:
ACT401: 0,55 – 132 kW / üç faz 360 – 480V / 50 – 60 Hz (%10)
Güç aralığı (ACT201)
0,55 – 9,2 kW / tek veya üç faz 200 – 240V / 50 – 60 Hz (%10)
Aşırı yük kapasitesi:
%100 Sürekli çıkış
60 s için %150’ye kadar
1 s için %200’e kadar
Anahtarlama frekansları 2,4,8,12,16 kHz (güç boyutuna bağlı olarak kullanılabilirlik)
9.2 kW’ya kadar entegre EMC filtresi (EN61800-3)
Güç aralığı (ACT201)
0,55 – 9,2 kW / tek veya üç faz 200 – 240V / 50 – 60 Hz (%10)

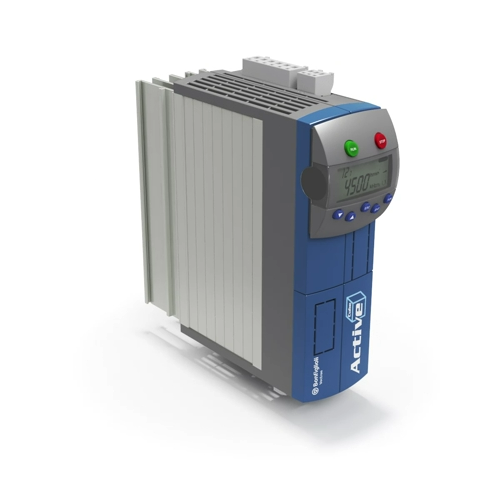

Bonfiglioli Active Cube hem kompaktlık hem de esneklik sunan bir frekans invertörüdür. Bu özel çözüm, servo uygulamalarından ağır sanayi uygulamalarına kadar geniş bir makine yelpazesi için kullanılabilir. Çeşitli endüstriyel iletişim protokollerini geniş şekilde destekler ve hareket kontrolü uygulamalarına ilişkin standart arayüz sayesinde Active Cube, uygulama ihtiyaçlarınız için tüm işlemlerde mükemmel bir sürücü haline gelir.

Önemli Özellikleri

Fieldbus iletişimi ve enkoder değerlendirmesi için opsiyonel olarak genişletilebilir seri
Tak-çıkar özellikli güç terminali (3kW’a kadar)
Tak-çıkar ve programlanabilir kontrol terminalleri
DC Bara paylaşımı
Entegre fren kıyıcı
Fieldbus aracılığıyla pozisyonlama fonksiyonu (Hareket Kontrolü CiA DS402’ye uyumludur)
Entegre VPLC
Master/Slave fonksiyon, elektronik şaft uygulamaları
Elektrik kesintisi kontrolü
Entegre güvenli STO tork kapatma (SIL 3 / PL e) fonksiyonu
Çıkış frekansı 0…599 Hz, talep halinde daha yüksek frekanslar
Opsiyonel klavye ve bilgisayar yazılımıyla tanı ve kurulum

Teknik özellikler

Koruma derecesi
IP20 (EN 60529)
Nominal hız
0 … 599 Hz
Sertifikalar
UL508c
STO (EN13849 / EN 61508)
Uyumluluk
CE
EN61800

Teknik özellikler

Ana seçenekler
Kolay kurulum, işletmeye alma, parametrelendirme, kopyalama işlevi ve tanı için opsiyonel tuş takımı

• KP500: Çıkarılabilir tuş takımı
• KPCMK: Kabin montaj kiti ve el tipi tuş takımı

PC iletişimi için opsiyonel arayüz

• KP232: Bakım personeli için önerilen ve çalışma esnasında monte ve demonte edilebilen seri iletişim arayüzü
• CM232: Sürekli veri kaydı veya veri değişimi için önerilen ve işletmeye alma esnasında kurulan seri iletişim arayüzü
• CM485: Sürekli veri kaydı veya veri değişimi için önerilen ve işletmeye alma esnasında kurulan seri iletişim arayüzü
• ISO-USB: Seri adaptöre USB, galvanik ayrışmış

Opsiyonel endüstriyel ağ sistemi iletişimi:

• CM-CAN: CANopen
• CM-PDP: PROFIBUS
• CM232: Noktadan noktaya bağlantı için Modbus ASCII ve Modbus RTU
• CM485: RS485 bağlantısı aracılığıyla Modbus ASCII ve Modbus RTU
• CM-DeviceNet: DeviceNet
• CM-EtherCAT®: EtherCAT®
• CM-PROFINET: PROFINET
• CM-Ethernet/IP: Seri sonu cihaz olarak kullanılabilir bir bağlantı noktalı ethernet/IP
• CM-Ethernet/IP-2P: Kullanılabilir iki bağlantı noktalı ethernet/IP (zincirleme bağlantı mümkün)
• CM-Modbus/TCP: Seri sonu cihaz olarak kullanılabilir bir bağlantı noktalı Modbus/TCP
• CM-Modbus/TCP-2P: Kullanılabilir iki bağlantı noktalı Modbus/TCP (zincirleme bağlantı mümkün)
• Ethernet VABus/TCP: Seri sonu cihaz olarak kullanılabilir bir bağlantı noktalı VABus/TCP:
• Ethernet VABus/TCP-2P: Kullanılabilir iki bağlantı noktalı VABus/TCP: (zincirleme bağlantı mümkün)

Opsiyonel I/O Uzantısı:

• EM-IO-01: 3 dijital giriş, 2 röle çıkışı, 1 analog girişi, 1 analog çıkışı, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı
• EM-IO-02: 3 dijital giriş, 1 röle çıkışı, 1 analog girişi, 1 analog çıkışı, motor-PTC girişi, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı
• EM-IO-03: 2 dijital giriş, 1 röle çıkışı, 1 analog girişi, 2 analog çıkışı, motor-PTC girişi, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı
• EM-IO-04: 2 dijital giriş, 1 dijital bağlantı noktası (giriş veya çıkış), motor-PTC girişi, sistem veriyolu bağlantısı, DC 24 V güç kaynağı çıkışı için genişletme olanağı

Opsiyonel enkoder ve geri bildirim değerlendirmesi:

• EM-ENC-01: TTL/HTL enkoder girişi (2 kanal), enkoder emülasyon çıkışı (2 kanal), 1 analog girişi, sistem veriyolu bağlantısı, DC 5 V güç kaynağı çıkışı
• EM-ENC-02: TTL/HTL enkoder girişi (2 kanal), 1 dijital bağlantı noktası (giriş veya çıkış), 1 analog girişi, 1 analog çıkışı, sistem veriyolu bağlantısı, DC 5 V güç kaynağı çıkışı
• EM-ENC-03: TTL/HTL enkoder girişi (2 kanal), sistem veriyolu bağlantısı
• EM-ENC-04: TTL/HTL enkoder girişi (3 kanal), 1 röle çıkışı, 1 analog girişi, 1 analog çıkışı, 24 V güç kaynağı çıkışı, DC 5 V güç kaynağı çıkışı
• EM-ENC-05: TTL/HTL enkoder girişi (3 kanal), 1 analog girişi, 1 analog çıkışı, sistem veriyolu bağlantısı, 24 V güç kaynağı çıkışı, DC 5 V güç kaynağı çıkışı
• EM-RES-01: Çözücü girişi, enkoder emülasyon çıkışı (2 kanal), 1 analog girişi, sistem veriyolu bağlantısı
• EM-RES-02: Çözücü girişi, enkoder emülasyon çıkışı (3 kanal), 1 analog girişi
• EM-RES-03: Çözücü girişi, 3 dijital giriş, 2 dijital çıkış, 1 analog girişi, sistem veriyolu
• EM-ABS-01: Mutlak enkoder girişi (Hiperface, EnDat 2.1, SinCos), 3 dijital giriş, 2 dijital çıkış, 1 analog giriş, sistem veriyolu, DC 5…12 V güç kaynağı çıkışı

Opsiyonel PC yazılımı
Kurulum, terminal monitörü, gerçek değer penceresi ve kapsam işlevi içeren Windows için VPlus

İşlevsellik uzantısı değişkeni:

• Mil (1600 Hz çıkış frekansına kadar)
• İplik sarma makinesi
• Sentetik güç kaynağı

Aksesuarlar:
Fren dirençleri
Tip BR: Fren dirençleri, hız yavaşladığında ortaya çıkan jeneratör gücünün uygun maliyetli bir şekilde dağıtılmasını sağlar. Fren direnci termal sensörü, direncin aşırı ısınmasını önler.
Güç bobini tipi LCVS & LCVT: Güç bobini tipleri LCVS (tek fazlı güç kurulumu için) ve LCVT (üç fazlı güç kurulumu için) hem invertörün aşırı gerilim korumasını hem de sistemin EMC’sini artırır.
Güç filtreleri tipi FTV: Uygulama sınırlarına bağlı olarak, belirli EMC seviyeleri elde edilmelidir. Güç filtreleri, makine kurulumunda EMC tutumunu iyileştirecek bir bileşendir.

Bonfiglioli AxiaVert serisi, çok çeşitli uygulamalar için ideal olmasını sağlayacak şekilde, büyük esneklik ve en yüksek performans seviyelerini sunmak için tasarlanmıştır. AxiaVert serisinin modüler tasarımı, bütünleşik işlevsel güvenlik, isteğe bağlı enkoder değerlendirmesi (Hiperface DSL ve EnDat 2.2 gibi dijital enkoderler dahil), Endüstri 4.0 standartlarına uygunluk için açık iletişim protokolleri ile devreye alma ve izleme için kolay anlaşılır bir GUI sunar.

Önemli Özellikleri

Otomasyon ve Endüstri 4.0 standartlarıyla uyumlu esnek iletişim protokolleri
Çok çeşitli gelişmiş entegre işlevsel güvenlik kabiliyetleri
enkoder geri bildirimi ile veya bu olmadan Hız, Konum ve Tork kontrolünde yüksek doğruluk
Çok sayıda isteğe bağlı modül
IEC 61131-3 PLC programlama
Entegre cihaz ve uygulama takibi
Üst düzey hareket ve kontrol özellikleriyle, desteklenen çok çeşitli motor tiplerinin kontrolü
PC ve mobil cihazlar için grafik kullanıcı arayüzü, kablolu ve kablosuz bağlanabilme özelliği (USB, Bluetooth)
Grafik tuş takımı

Teknik özellikler

Koruma derecesi
IP20 (EN 60529)
Sertifikalar
CE

Teknik özellikler

Ana seçenekler

• Farklı şebeke gerilimleri için çok çeşitli gövde boyutları ve güç aralıkları
• Farklı montaj seçenekleri ve soğutma seçenekleri
• EtherCAT, PROFINET, CANopen gibi farklı iletişim protokolü seçenekleri
• Bilgisayara bağlantı yapmak için USB-C uyumlu konektöre sahip isteğe bağlı tuş takımı modülü
• Bilgisayara veya akıllı telefona bağlantı yapmak için isteğe bağlı Bluetooth modülü
• İsteğe bağlı birinci ve ikinci enkoder modülü. İsteğe bağlı enkoder desteği: TTL, Çözücü, SinCos, Hiperface, Hiperface DSL, EnDat 2.1,EnDat 2.2, SSI
• Mevcut aksesuarlar şebeke bobinleri, filtreler, fren dirençlerini içerir
• BMD ve BMS motorlarına bağlantı yapmak için isteğe bağlı kablo setleri

İŞLEVSEL GÜVENLİK ÇEŞİTLERİ

• SIL 3 (EN 61508) ve PL e (EN 13849-1) uyarınca üç farklı versiyon seçeneği ile bütünleşik işlevsel güvenlik:
• Temel versiyon: STO (Güvenli Tork Kapatma), SBC (Güvenli Fren Kontrolü)
• Standart versiyon: STO – Güvenli Tork Kapatma, SBC – Güvenli Fren Kontrolü, SS1 – Güvenli Durdurma 1 (t)
• Hareket versiyonu: STO – Güvenlik Tork Kapatma, SBC – Güvenli Fren Kontrolü, SS1 – Güvenlik Durdurma 1 (t), SS1 – Güvenlik Durdurma 1 (r+t+d) (ayrıca sensörsüz), SS2 – Güvenlik Durdurma 2 (r+t+d), SOS – Güvenlik Çalışma Durdurma, SLS – Güvenlik Sınırlı Hız (ayrıca sensörsüz), SLS – SL – Güvenlik Sınırlı Hız – Kayma Ünitesi (ayrıca sensörsüz), SDI – Güvenli Yön, SSM – Güvenli Hız İzleme (ayrıca sensörsüz), SLP – Güvenli Sınırlı Konum, FSoE – EtherCAT üzerinden İşlevsel Güvenlik
• Tüm işlevsel güvenlik özellikleri halihazırda sertifikalandırılmayı beklemektedir.

Uyumluluk
CE uygunluğu:

• 2014/35/EU (Alçak gerilim direktifi)
• 2014/30/EU (Elektromanyetik uyumluluk direktifi)
• 2011/65/EU (RoHS direktifi)
• EN61800-5-1:2007 (Ayarlanabilir hız elektrik gücü
  tahrik sistemleri – Güvenlik gereklilikleri – Elektrik, termal
  ve enerji)
• EN61800-3:2004 + A1:2012 (Ayarlanabilir hız
  elektrik güç tahrik sistemleri – EMC gereklilikleri ve
  özel test yöntemleri)
• EN61800-9-2:2018 (Ayarlanabilir hız elektrik gücü
  tahrik sistemleri – Güç tahrik sistemleri,
  motor başlatıcılar, güç elektroniği ve bunların tahrikli
  uygulamaları için Ecodesign)

Güç Kaynağı

• AXV20: 0,25-3 kW / tek fazlı
  184 – 240 V (+%10) / 50 – 60 Hz (+-%10)
• AXV20: 0,25-9,2 kW / üç fazlı
  184 – 240 V (+%10) / 50 – 60 Hz (+-%10)
• AXV40: 0,25-15 kW / üç fazlı
  380 (-%15) – 480 V (+%10) / 50-60 Hz (+-%10)
• 60 sn için %150’ye kadar aşırı yük
• 2 sn için %300’e kadar aşırı yük

Donanım özellikleri

• Bütünleşik işlevsel güvenlik (3 farklı işlevsel güvenlik seçeneği arasından seçim yapılabilir)
• DC 24 V girişi (kolay kablolama için iki pimli konektör)
• DC 24 V çıkış
• Bütünleşik fren kesici
• Özel fren kontrol çıkışı (DC 24 V / 3 A)
• DC hattı bağlantısı
• Standart HTL enkoder arayüzü
• Mutlak enkoder, çözücü veya TTL için 2 isteğe bağlı enkoder yuvası
• Motor sıcaklığı takibi
• Takılabilir güç terminalleri (15kW’ye kadar)
• Takılabilir ve programlanabilir kontrol terminalleri
• 5 dijital giriş
• 1 dijital giriş/çıkış
• 1 çok işlevli giriş
• 1 analog çıkış
• 1 analog giriş
• 1 röle çıkışı (değiştirme kontağı)
• TN şebekesi ile IT şebekesi arasında kolayca geçiş yapmak için atlama teli (15 kW’a kadar)

Yazılım özellikleri

• İletişim protokolü aracılığı ile pozisyonlama işlevi (CiA DS402 ile uyumlu hareket kontrolü)
• Döner tabla kontrolü
• Elektronik donanıma sahip master/slave fonksiyonu
• Kontrollü yavaşlama geçişi için elektrik kesintisi yönetimi
• Asansör, vinç ve halatlı vinç uygulamaları için fonksiyonlar
• Mil kontrolü
• Motor denetim fonksiyonları (ör. I²t, yazılım motor anahtarı, enkoder denetimi)
• Sarıcılar için iki yönlü fonksiyon
• Programlanabilir referans değeri kanalı
• Programlanabilir başlatma ve durdurma özellikleri
• Konum, hız veya tork kontrolü
• Programlanabilir S eğrisi
• 4 veri seti
• Otomatik başlatma ve devreye alma
• Arıza sonrası otomatik sıfırlama
• Güç kesintisi sonrası otomatik başlatma
• PID denetleyici
• Sarsıntısız tork/hız değiştirme
• Sürtünmesiz mekanik fren kontrolü
• Geniş ayarlama özellikli önceden ayarlı denetleyiciler (Akım, Hız, Tork, Konum)
• Ayarlanabilir akım sınırı kontrolü
• Akıllı akım sınırları
• Kapsamlı izleme ve koruma becerileri
• Yüksek hız kontrolü
• 3 farklı fren yönetimi fonksiyonu
• Bant izleme / Düşük akım tespiti
• Giriş ve çıkış fazı izleme
• Ayarlanabilir gerilim denetleyici
• Motor potansiyometresi

Bonfiglioli’nin Agile invertör serisi, geniş bir kullanıcı grubuna teknoloji alanında yeni standartlar sağlar. Agile invertörler, özellikle çeşitli orta seviyeli karmaşık otomasyon işlemlerinde kullanılabilecekleri yiyecek ve içecek, tekstil, ahşap, ambalaj ve seramik endüstrileri için uygundur.

Önemli Özellikleri

Fieldbus bağlantısı için opsiyonel olarak genişletilebilir seri
Senkron ve asenkron motorların sensörsüz kontrolü
Entegre Modbus ve Sistem fieldbus
DC Bara bağlantısı
Entegre fren kıyıcı
Elektrik kesintisi kontrolü
Programlanabilir PI Kontrolörü
Entegre VPLC
master/slave fonksiyon, elektronik şaft
Entegre güvenli tork kapatma (SIL 2/ PL d) STO fonksiyonu
Enerji tasarrufu fonksiyonu
Akıllı akım sınır değerleri
ıkış frekansı 0…599 Hz, talep halinde daha yüksek frekanslar
Entegre klavyeyle tanı ve kurulum ve Bilgisayar bağlantısı için entegre Servis arayüzü

Teknik özellikler

Koruma derecesi
IP20 (EN 60529)
Nominal hız
599 Hz
Sertifikalar
UL508c
STO (EN13849 / EN 61508)
Uyumluluk
CE
EN61800

Teknik özellikler

Ana seçenekler
Opsiyonel multimedya kartı

• RP: Hızlı ve kolay parametre kopyalama için kaynak paket bellek kartı

Opsiyonel endüstriyel ağ sistemi iletişimi:

• CM-CAN: CANopen
• CM-PDP: PROFIBUS
• CM232: Noktadan noktaya bağlantı için Modbus ASCII ve Modbus RTU
• CM485: RS485 bağlantısı aracılığıyla Modbus ASCII ve Modbus RTU
• CM-DeviceNet: DeviceNet
• CM-EtherCAT®: EtherCAT®
• CM-PROFINET: PROFINET
• CM-Ethernet/IP: Seri sonu cihaz olarak kullanılabilir bir bağlantı noktalı ethernet/IP
• CM-Ethernet/IP-2P: Kullanılabilir iki bağlantı noktalı ethernet/IP (zincirleme bağlantı mümkün)
• CM-Modbus/TCP: Seri sonu cihaz olarak kullanılabilir bir bağlantı noktalı Modbus/TCP
• CM-Modbus/TCP-2P: Kullanılabilir iki bağlantı noktalı Modbus/TCP (zincirleme bağlantı mümkün)
• Ethernet VABus/TCP: Seri sonu cihaz olarak kullanılabilir bir bağlantı noktalı VABus/TCP:
• Ethernet VABus/TCP-2P: Kullanılabilir iki bağlantı noktalı VABus/TCP: (zincirleme bağlantı mümkün)

PC iletişimi için opsiyonel arayüz

• ASK-USB: Opsiyonel iletişim kablosu aracılığıyla PC iletişimi

Opsiyonel PC yazılımı
Kurulum, terminal monitörü, gerçek değer penceresi ve kapsam işlevi içeren Windows işletim sistemi için VPlus

Aksesuarlar:
Fren dirençleri Tip BR: Fren dirençleri, hız yavaşladığında ortaya çıkan jeneratör gücünün uygun maliyetli bir şekilde dağıtılmasını sağlar. Fren direnci termal sensörü, direncin aşırı ısınmasını önler.
Güç bobini tipi LCVS & LCVT: Güç bobini tipleri LCVS (tek fazlı güç kurulumu için) ve LCVT (üç fazlı güç kurulumu için) hem invertörün aşırı gerilim korumasını hem de sistemin EMC’sini artırır.
Güç filtreleri tipi FTV: Uygulama sınırlarına bağlı olarak, belirli EMC seviyeleri elde edilmelidir. Güç filtreleri, makine kurulumunda EMC tutumunu iyileştirecek bir bileşendir.

iBMD,motor üzerindeki sürücü tarafından kontrol edilebilir. Hem kablo hem de pano masraflarını azaltır. Toplam ünite boyutu, klasik servo tahrik çözümüne göre %35’ten fazla oranda küçültülmüştür.

Önemli Özellikleri

Yüksek servomotor ve tahrik entegrasyonu
Makine ile bütünlük sağlamak üzere EtherCAT veya CANopen arayüzü
Tek ya da çok dönüşlü türde entegre Hiperface kodlayıcı
Bağımsız çözümlere yönelik yapılandırılmış metin programlanabilirliği
Güvenli tork azaltma
4 dijital giriş (programlanabilir)
3 dijital çıkış (programlanabilir)
İlave dijital giriş olarak kullanım için 2 I/O veya 1 BZB çıkışı
Ana Enkoder girişi veya Enkoder emülasyon çıkışı olarak 3 farklı I/O yapılandırması
Ana eksen kodlayıcı girişi veya kodlayıcı emülasyon çıkışı olarak 3 farklı I/O yapılandırması
1 analog giriş (+/-10 V, programlanabilir)

Teknik özellikler

Ana seçenekler
PC iletişimi için opsiyonel arayüz
ASK2-USB: Opsiyonel iletişim kablosu aracılığıyla PC iletişimi

Donanım özellikleri
IP65 tasarım
KTY sıcaklık değerlendirmesi
Mutlak Hiperface enkoderi
Opsiyonel tutma freni
DC güç kaynağı

Yazılım özellikleri

• Endüstriyel ağ sistemi aracılığıyla konumlandırma fonksiyonu (hareket kontrolü CiA DS402’ye uyumludur)
  Bağımsız makineler için dahili PLC programlama seçeneği
  Ara değerli mod
  Dişli tertibatı işlevselliği
  Hareket kontrolörleri kombinasyonu ile elektronik kam fonksiyonelliği
  Dahili tahrik ve motor korumas

Motorlar
DC freni
Opsiyonel 24 Vdc

Enkoder geri besleme
Hiperface enkoderi

Kama yuvası
DIN 6885’e göre opsiyonel kama yuvası acYarn Nakış makinesi

IP sınıfı
IP65

Servo invertör serisi ANG – Active Yeni Nesil, makine üreticilerine yüksek performans sağlamak için tasarlanmıştır. Yeni entegre mikro kontrolör; kübik interpolasyonlu döngüsel senkronize konumlandırma modu, fren kontrolü ve geribesleme kontağı değerlendirmesi gibi yeni işlevselliklerin geliştirilmesine olanak sunar. Bu çözüm, geniş bir endüstri grubunda özel makinelerin belirli gereksinimlerini karşılamak için geliştirilmiştir. Bu yeni servo invertör serisi sayesinde Bonfiglioli, en gelişmiş kontrol teknolojisi ve en yüksek güç yoğunluğu ile en geniş bağlanabilirliği sunar.

Önemli Özellikleri

Fieldbus bağlantısı ve enkoder değerlendirmesi içeren farklı seçenekler
Tak çıkar güç terminalleri (3kW’a kadar)
Tak çıkar ve programlanabilir kontrol terminalleri
DC Bara bağlantısı
Entegre fren kıyıcı
Endüstriyel ağ sistemi aracılığıyla pozisyonlama fonksiyonu (CiA DS402 ile uyumlu Hareket Kontrolü)
Kübik Enterpolasyon
Entegre VPLC
master/slave fonksiyon, elektronik şaft
Elektrik kesintisi kontrolü
Entegre güvenli STO tork kapatma (SIL 3 / PL e) fonksiyonu
Çıkış frekansı 0…599 Hz, talep halinde daha yüksek frekanslar
Opsiyonel klavye ve bilgisayar yazılımıyla tanı ve kurulum

Teknik özellikler

Ana seçenekler

• Tanı ve parametre kurulumu için opsiyonel klavye
• Opsiyonel Bilgisayar arayüzü
• Fren direnci, şok bobini veya şebeke filtresi gibi opsiyonel aksesuarlar

Kablolar:

• CANopen master ve iBMD arasındaki bağlantı için CAN kabloları
• 2 iBMD cihazı arasındaki bağlantı için CAN kabloları
• DC güç kaynağı ve iBMD arasındaki bağlantı için güç kabloları
• iBMD bağlantısı için G/Ç kabloları
• EtherCAT master ve iBMD arasındaki bağlantı için EtherCAT kabloları
• 2 iBMD cihazı arasındaki
  EtherCAT kabloları

IP65 koruması için kılıflar:

• Kullanılmayan konektörler için IP65 koruması kılıfları

Seçenekler Otomasyon Arayüzü:

• EM-AUT-01: EtherCAT® ve Enkoder değerlendirmesi (TTL, HTL, Resolver,
  Hiperface, EnDat 2.1)
• EM-AUT-04: EtherCAT®
• EM-AUT-11: PROFINET ve Enkoder değerlendirmesi (TTL, HTL, Resolver, Hiperface, EnDat 2.1)
• EM-AUT-21: Ethernet/IP ve Enkoder değerlendirmesi (TTL, HTL, Resolver, Hiperface, EnDat 2.1)
• EM-AUT-31: Varan ve Enkoder değerlendirmesi (TTL, HTL, çözücü, Hiperface, EnDat 2.1)

Donanım özellikleri
Entegre güvenli tork kapatma (STO Sil 2) fonksiyonu

• Harici 24Vdc besleme
• Entegre dinamik fren modülü
• DC hattı bağlantısı
• Çeşitli geribesleme sensörleri
• Çözücü için enkoder arayüzü
  *Kübik interpolasyon
• Prob fonksiyonu

Yazılım özellikleri
VPlus PC Yazılımı

• Kolay arayüzlü Windows tabanlı mühendislik tezgahı
• Sürücü parametreleri kurulumu
• Kapsam fonksiyonu
• Uzaktan hizmet

Ana yazılım özellikleri

• Konumlandırma fonksiyonu
• Döner tabla kontrolü
• Ana/bağımlı fonksiyon, elektronik dişliyle
• Elektrik kesintisi ayarı
• Asansör, vinç ve halatlı vinç uygulamaları için fonksiyonlar
  1000Hz’ye kadar mil kontrolü
• Sarıcılar için iki yönlü fonksiyon
• Hacimsel akış kontrolü

Güç aralığı
ANG410: 0,25 – 400 kW / üç faz 360 – 480V / 50 – 60 Hz (%10)

ANG210: 0,25 – 9,2 kW / tek veya üç faz 200 – 240V / 50 – 60 Hz (%10)

ANG510:160 – 400 kW / üç faz 525V / 50 – 60 Hz (%10)

ANG610: 160 – 400 kW / üç faz 690V / 50 – 60 Hz (%10)

Asenkron ve senkron motorları kontrolü.
Kontrol yöntemleri:
V/f
Kodlayıcı ile saha odaklı kontrol
Kodlayıcı olmadan saha odaklı kontrol
Aşırı yük kapasitesi:
%100 sürekli çıkış
60 s için %150’ye kadar
1 s için %200’e kadar
Anahtarlama frekansları 2,4,8,12,16 kHz (güç boyutuna bağlı olarak kullanılabilirlik)
9.2 kW’ya kadar entegre EMC filtresi (EN61800-3)

Montaj seçenekleri

• Tüm boyutlar için kabin montajı
• Montaj üzerinden opsiyonel besleme
• Opsiyonel DIN ray montajı çerçeve

Motorlar
Motor kontrolü (açık devre veya opsiyonel kapalı devre):

• Asenkron AC motorlar
• Sabit mıknatıslı senkron (fırçasız) motorlar

S2U, tak-çalıştır frekans invertörü; pompa, fan ve konveyör gibi giriş seviyesinde uygulamalar için tasarlanmıştır. Bu ürün, uygun maliyetli ve kurulumu kolay bir çözüm sunmaktadır.

Önemli Özellikleri

Asenkron motorların sensörsüz hız kontrolü
Modbus
Analog girişler veya entegre potansiyometre ile referans hız
Basit kurulum için az sayıda parametre veya daha esnek kurulum için daha ileri düzey parametre kurulumuna değiştirme
Elektrik kesintisi kontrolü
Çıkış frekansı 0…650 Hz
Entegre klavyeyle tanı ve kurulum ve Bilgisayar bağlantısı için entegre Servis arayüzü Seçenekler
Şok bobini veya şebeke filtresi gibi opsiyonel aksesuarlar
Bilgisayara bağlantı için opsiyonel Bağlantı seti

Teknik özellikler

Koruma derecesi
IP20 (EN 60529)
Nominal hız
0 … 650 Hz
Uyumluluk
CE
Motorlar
Asenkron AC motorlar

Teknik özellikler

Ana seçenekler
PC iletişimi için opsiyonel arayüz

• ASK-USB: Opsiyonel iletişim kablosu aracılığıyla PC iletişimi

Güç Kaynağı
S2U230T-..(F) IP66:
0,2 – 2,2 kW / tek faz 200 – 240V (+%10-%15) / 50 veya 60 Hz

Montaj seçenekleri
Tüm boyutlar için kabin montajı
Opsiyonel DIN ray montajı çerçeve boyutu 1

Güç aralığı
0,25 – 2,2 kW 1-faz 200 – 240V / 50 – 60Hz (+10 -%15)

Tek fazlı 230 volt beslemeye ve üç fazlı 400 volt beslemeye yönelik kompakt S2U IP66 tak çalıştır invertör, 0,4 kW – 18,5 kW arasında değişen motor gücüyle birlikte üç farklı gövdesi sağlanmaktadır. Yeni S2U IP66 invertör serisi özellikle zorlu çevre uygulamalarına uygundur. Isı giderici özellikle toz, nem, temizlik kimyasalları gibi şiddetli çevre koşullarına yönelik tasarlanmıştır.

Önemli Özellikleri

Zorlu koşullar için çözüm
Asenkron motorların sensörsüz hız kontrolü
Entegre fren kıyıcı
4 S ivme eğrisi ayarları
Parametre ayarıyla seçilebilir ateşleme kesme modu
Analog girişler veya entegre potansiyometre ile referans hız değeri
Modbus iletişim standart
Basit kurulum için az sayıda parametre veya daha esnek kurulum için daha ileri düzey parametre kurulumuna değiştirme
Merdiven programlama özelliğine sahip dahili PLC fonksiyonu
Çıkış frekansı 0…599 Hz
Entegre klavyeyle tanı ve kurulum ve Bilgisayar bağlantısı için entegre Servis arayüzü Montaj seçenekleri
Tüm boyutlar için kabin veya saha kurulumu

Teknik özellikler

Koruma derecesi
IP66 (EN 60529)
NEMA 4X
Nominal hız
0 … 599 Hz
Sertifikalar
UL508c
Uyumluluk
CE
Montaj seçenekleri
Arka plaka montajı
Motorlar
Asenkron AC motorlar

Elektronik endüstriyel sürücüler ve yenilenebilir enerji alanındaki on yılı aşkın deneyimi sayesinde Bonfiglioli, fren sistemi enerjisinin geri kazanılması konusunda etkin bir çözüm sunmaktadır. Bu çözüm, yeni Aktif Rejeneratif Sistem İnvertörleri (AEC) olarak gelir. Çok sayıda elektrikle kontrol edilen endüstriyel uygulamada, hareket mekanizmalarındaki atalet, yalnızca mekanik frenleme ile kontrol altında tutulmaktadır. Kinetik enerjiyi elektrik enerjisine dönüştüren bu sistemde, geri besleme sayesinde bu enerji sisteme geri döner.

Önemli Özellikleri

Besleme enerjisi
Sinusoidal akımla giriş ve rejeneretif güç
Kare dalgalı akımlı rejeneretif güç

Teknik özellikler

Koruma derecesi
IP20 (EN 60529)
Nominal hız
45…66 Hz
Uyumluluk
CE
Güç Kaynağı
3 faz 320 440 V
Güç aralığı
9,7kVA – 173,2kVA, 3 faz 320V… 440V
45Hz 66Hz

Teknik özellikler

Önemli faydaları
Yerel ve dünya çapında düşük enerji tüketimi.

Ana seçenekler
Kolay kurulum, işletmeye alma, parametrelendirme, kopyalama işlevi ve tanı için opsiyonel tuş takımı

• KP500: Çıkarılabilir tuş takımı
  *KPCMK: Kabin montaj kiti ve el tipi tuş takımı

PC iletişimi için opsiyonel arayüz

• KP232: Bakım personeli için önerilen ve çalışma esnasında monte ve demonte edilebilen seri iletişim arayüzü
• CM232: Sürekli veri kaydı veya veri değişimi için önerilen ve işletmeye alma esnasında kurulan seri iletişim arayüzü
• CM485: Sürekli veri kaydı veya veri değişimi için önerilen ve işletmeye alma esnasında kurulan seri iletişim arayüzü
• ISO-USB: Seri adaptöre USB, galvanik ayrışmış

Opsiyonel endüstriyel ağ sistemi iletişimi:

• CM-CAN: CANopen
• CM-PDP: PROFIBUS
  *CM232: Noktadan noktaya bağlantı için Modbus ASCII ve Modbus RTU
• CM485: RS485 bağlantısı aracılığıyla Modbus ASCII ve Modbus RTU

Donanım özellikleri
Entegre dinamik fren modülü
DC hattı bağlantısı
Takılabilir ve programlanabilir kontrol terminalleri
6 dijital giriş, 1 çok işlevli giriş
1 dijital çıkış, 1 çok işlevli çıkış
1 röle çıkışı (değiştirme kontağı)

Yazılım özellikleri
Ayarlanabilir deplasman faktörü (sinusoidal)
Harmonik bozulma faktörü <%3(sinusoidal)
Ayarlanabilir DC bağlantı gerilimi (sinusoidal)
Güç kaynağı ~0,9 (kare dalga)
Otomatik ağ senkronizasyonu
Faz sırasından bağımsız işlem
Performans ve yük özellikleri eğrisi

Montaj seçenekleri
Tüm boyutlar için kabin montajı
Montaj üzerinden opsiyonel besleme
Opsiyonel ColdPlate montajı

Motorlar
Tahrik sistemlerine DC hat bağlantısı (invertör artı motor)

Bonfiglioli deneyiminden, asenkron motorların kontrolü için yeni merkezi olmayan invertör serisi olan DGM geliyor. DGM, PID kontrolü, çok sayıda yerleşik G/Ç (dijital ve analog) ve bağımsız uygulamalar için standart olarak entegre Soft Plc sayesinde pompa, havalandırma ve proses endüstrileri için mükemmeldir. DGM, duvara veya yerleşik motor montajı için bir redüktörlü motorla veya ondan ayrı olarak tedarik edilebilir. İnverter redüktörlü motorla sağlandığında mekanik montaj, kablolama ve temel programlama Bonfiglioli böylece kurulum sürelerini azaltır ve hata riskini sınırlar. Tasarım ve kurulum, geleneksel merkezi kabinlere kurulan invertörlere göre daha hızlıdır ve kontrolü dağıtarak panelin boyutunu en aza indirmek mümkündür.

Önemli Özellikleri

Sensörsüz Vektör kontrol işlemi.
Tipik ikinci dereceden eğri ile yapılandırılabilir çalışma.
Motor potansiyometre fonksiyonu.
Otomatik hız kontrollü PID çalışması.
Fieldbus seçeneği
Fren kıyıcı seçeneği
Kapak gömülü MMI seçeneği
Kapak gömülü Folyo Tuş Takımı seçeneği
Gömülü PLC sayesinde geniş konfigürasyon seçenekleri
STO operasyonel güvenlik seçeneği

Teknik özellikler

Önemli faydaları
Uygulama panosu hacmi ve soğutma sistemi azaltma
Kolaylaştırılmış ve daha basit tesis tasarımı.
Pano genişletilebilirliği pano kapasitesinden etkilenmez.
Pahalı blendajlı güç kabloları gerekmez (aksi takdirde EMC standartlarını karşılamak için gereklidir).
Dijital ve analog giriş ve çıkışların geniş kullanılabilirliği ve mevcut field bus sayesinde uzaktan kontrol mümkündür.

Ana seçenekler

KONTROL
Sensörsüz Vektör Kontrolü.
Otomatik hız kontrollü PID işlemi.
Otomatik başlangıç ​​torku optimizasyonu
Tipik ikinci dereceden eğri ile yapılandırılabilir çalışma
Motor potansiyometre fonksiyonu
Yapılandırılabilir hızlı yeniden başlatma

GÜVENLİK VE KORUMA
STO operasyonel güvenlik seçeneği
Motor koruma I2t işlevi
Kilitli mil kontrolü
Hata değerlendirmesini başlat
Ayarlara göre motor akımı sınırlaması
Tüm sürümlerde gömülü EMC filtresi

SAHA OTOBÜSÜ
Fieldbus seçeneği
Otomatik kaydırma telafisi
Fren Doğrayıcı Seçeneği
Fren Doğrultucu modülü Seçeneği

PROGRAMLAMA
Gömülü MMI seçeneğini kapatın
Kapak gömülü Folyo Tuş Takımı seçeneği
Gömülü PLC sayesinde çok çeşitli konfigürasyon seçenekleri

Ölçüler

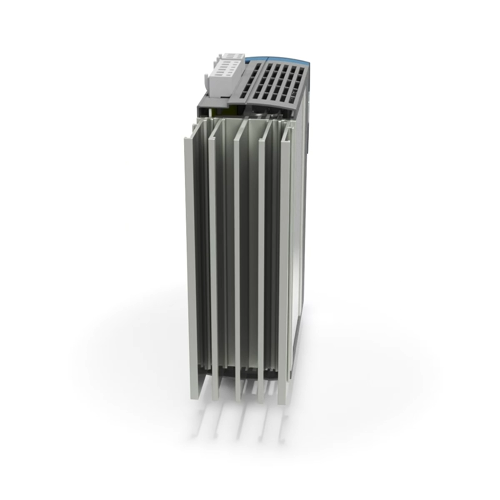

DGM1

Çok çeşitli konfigürasyon seçeneklerine sahip tek fazlı versiyon.

• 0,37 … 1,1 kW
  DGM3
  DGM1’e gelince;
  ama üç fazlı versiyonda
• 0,55 … 22,0 Kw
