Category Yürüyüş ve Palet Tahrik Sistemleri

Son derece kompakt, hafif, verimli ve sorunsuz işleyen 700CK Serisi palet tahrikleri, Kayaba işbirliği ile geliştirilen entegre eksenel pistonlu hidrolik motorlarla çalışır.

Önemli Özellikleri

Dişli çark için uygun büyük PCD ile döner çıkış flanşı
Dayanıklı tasarım
Yüksek tork kapasitesi
Yüksek yük kapasitesi
Uzun ömürlü mekanik contalar
Kompakt tasarım

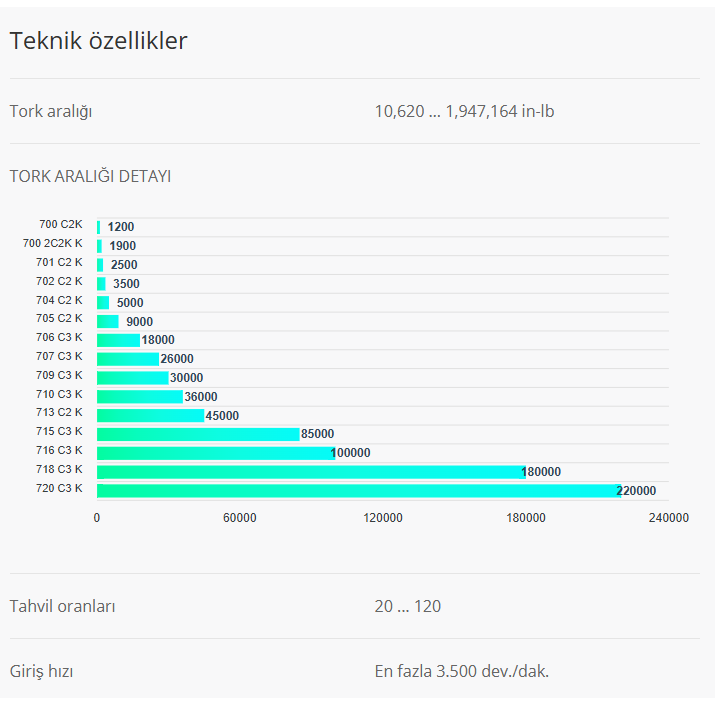

Teknik özellikler

Tork aralığı
1.200 … 5.000 Nm Mini-excavators
9.000 … 220.000 Nm Excavators
1.200 … 220.000 Nm

Fren seçenekleri
Otomatik olarak ana basınç tarafından çalıştırılan
hidrolik ayırmalı arıza güvenceli park freni

Motorlar
KAYABA hidrolik motorlar, sabit ve çift deplasmanlı,
denge valfi ile tamamlanır.

Motor seçenekleri
Basınç emniyet valfleri, darbesiz tip
Anti kavitasyon valfi

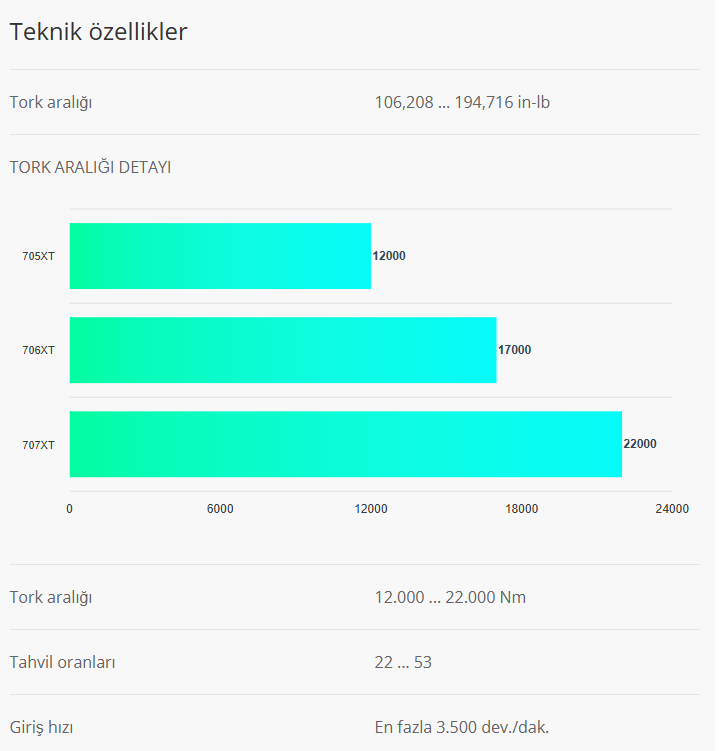

Bonfiglioli 700 XT palet tahrikleri, kanıtlanmış mekanik sistemleri çığır açan hidrolik bileşenlerle mükemmelce kombin eder ve kompakt palet yükleyiciler (5,5 – 7,5 ton), küçük dozerler (5,5 – 7,5 ton) veya makineler (12 – 15 ton) gibi kapalı döngü uygulamaları ve zorlu inşaat ekipman makineleri için en iyi seçenekleri sunar.

Önemli Özellikleri

Entegre eğik plakalı hidrolik motor
Hidrolik iki konumlu veya elektrikli oransal değişken deplasman kontrolü ile sunulur
Sıfır deplasman kapasitesi
Yay uygulamalı hidrolik ayırmalı entegre park freni
Makinede daha hızlı, daha kolay montaj

Teknik özellikler

Motorlar
Entegre eğik plakalı değişken hidrolik motor
Hidrolik iki konumlu veya elektrikli oransal değişken deplasman kontrolü ile sunulur
Sıfır deplasman kapasitesi

Motor seçenekleri
Mekanik dişli serbest bırakma
Hız sensörü
Muayene delikli dinamik servis freni, doğrudan motor tarafından bakım yapılabilir (makineden çıkarılmasına gerek yoktur)

Yüksek güç yoğunluklu elektrik motorlarına sahip Bonfiglioli 700CE planet redüktörler özellikle yüksek voltaj hibrit güç aktarım sistemleri için tasarlanmıştır. Uzun yıllardır kırma makinelerinde kullanılan bu sistem, elektrikli tahrik çözümlerinin verimliliğinin somut kanıtıdır. Hem boyutlar hem de verimlilik açısından önemli faydalar sağlayan ve bakım gerektirmeyen entegre bir IPM (dahili sabit mıknatıslı) elektrik motor dahil edilmiştir. Soğutma tipi açısından bakıldığında motor tasarımı esnektir: Hava soğutmalı motorlar içeren 700CE Serisi tahrikler, yaklaşık 60 ton ağırlığında olan ve maks. 3,5 – 4,0 km/sa hıza sahip kırma makineleri ve eleme makinelerinde kurulmak üzere tasarlanmıştır. Sıvı soğutmalı aynı motorları kullanmalarından ötürü, bu çözümlerden bazıları inşaat endüstrisinde diğer yeni nesil arazi tipi paletli makine çeşitlerine de uygulanabilir. Sert zeminlerin söz konusu olduğu dış mekanlarda motor koruma sınıfı IP67’dir. SAHR freninin toplam uzunluğu özellikle bir hidrolik motorun boyutuna yakın olacak şekilde sınırlandırılmıştır.

Teknik özellikler

Önemli faydaları
OEM’ler açısından avantajları
Yanmalı motorları boyutunu küçültme ve hızını düşürme olanağı
Kolay kurulum: Standart hidrostatiklerle karşılaştırılabilir
elektrik çözüm boyutları
Yüksek sistem güvenilirliği: Daha az mekanik parça
Neredeyse bakım gerektirmeyen elektrik motorları
Zincir dişlisinden elektrik teline (yalnızca bir tedarikçi ile)
Nihai kullanıcılar açısından avantajları
Düşük yakıt tüketimi
Artırılmış verimlilik
İyileştirilmiş makine manevra kabiliyeti
Daha temiz elektrik çözümü: Daha düşük yağ sızıntı riski

Motorlar
Nominal gerilim DC BUS: 400 V
Nominal motor gücü: 24,4 kW S1
Maksimum motor torku: 400 Nm [255 A] (1200 dev./dak.’ya kadar)
Motor hızı: En fazla 6000 dev./dak.
Koruma sınıfı: IP 67
Ins. Sınıf: H
Maks. çıkış torku: 60 000 Nm’ye kadar

Son derece kompakt, hafif, verimli ve sorunsuz işleyen 700CT Serisi palet tahrikleri, entegre eksenel pistonlu hidrolik motorlarla çalışır.

Önemli Özellikleri

Dişli çark için uygun büyük PCD ile döner çıkış flanşı
Dayanıklı tasarım
Yüksek tork kapasitesi
Yüksek yük kapasitesi
Uzun ömürlü mekanik contalar
Kompakt tasarım

Teknik özellikler

Fren seçenekleri
Yay uygulamalı hidrolik ayırmalı park freni, harici bağımsız bağlantı noktası ile

Motorlar
Hidrolik motorlar
Kapalı döngü uygulamaları için uygun ve hava tahliye valf devresine sahip sabit veya çift deplasman

Son derece kompakt, hafif, verimli ve sorunsuz işleyen 700CP Serisi palet tahrikleri, Poclain hydraulics işbirliği ile geliştirilen entegre eksenel pistonlu hidrolik motorlarla çalışır.

Önemli Özellikleri

Dişli çark için uygun büyük PCD ile döner çıkış flanşı
Dayanıklı tasarım
Yüksek tork kapasitesi
Yüksek yük kapasitesi
Uzun ömürlü mekanik contalar
Kompakt tasarım

Fren seçenekleri
Otomatik olarak ana basınç tarafından çalıştırılan
hidrolik ayırmalı arıza güvenceli park freni

Motorlar
Hidrolik motorlar
Denge valfi içeren sabit ve çift deplasman

Motor seçenekleri
Basınç emniyet valfleri, darbesiz tip
Anti kavitasyon valfi

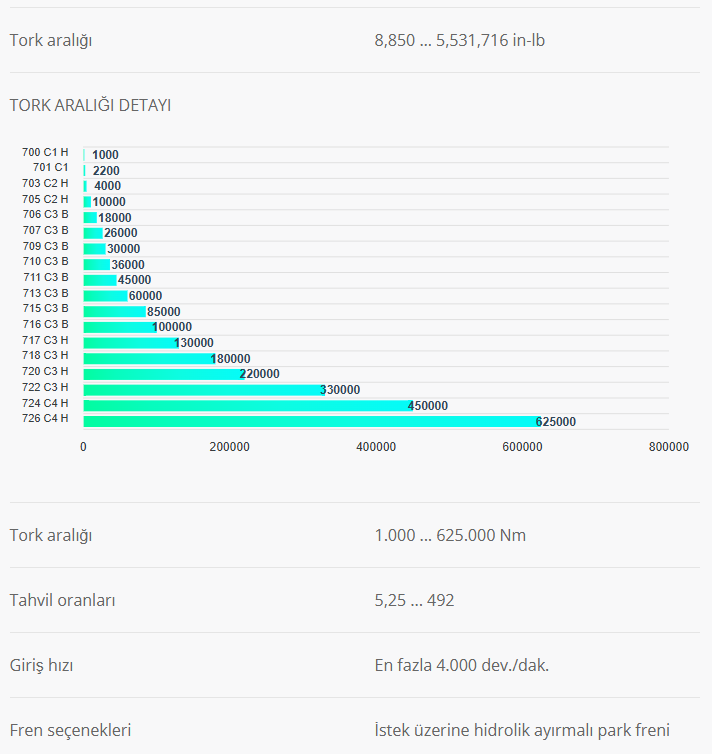

Bonfiglioli 700C serisi üniteler, herhangi bir paletli araç veya freze makinelerinde kullanılan ürünlere göre daha üstün niteliklere sahiptir. Kompakt, dayanıklı tasarım, yüksek tork ve yük kapasiteleri ve opsiyonel mekanik contalar sayesinde bu çözümler makine için mümkün olan en iyi çözümdür. Tüm ünitelerde arıza güvenlik sistemli el freni bulunup, ünitelerin çoğu kovanlı tip sabit ya da değişken sistemlere sahiptir.

Önemli Özellikleri

Döner gövde
Dayanıklı tasarım
Yüksek tork kapasitesi
Yüksek yük kapasitesi
Uzun ömürlü mekanik contalar
Kompakt tasarım

Teknik özellikler

Uygun motorlar
Kartuş eksenel pistonlu hidrolik motorlar
Flanşlı eksenel pistonlu hidrolik motorlar
Hidrolik orbit motorlar

FP Serisi, tüm paletli araç, büyük ekskavatörler ve freze makineleri için biçilmiş kaftandır. Kompakt, dayanıklı tasarım, yüksek tork ve yük kapasiteleri ve opsiyonel mekanik contalar sayesinde bu çözümler makine için mümkün olan en iyi çözümdür. Tüm ünitelerde arıza güvenlik sistemli el freni bulunup, ünitelerin çoğu kovanlı tip sabit ya da değişken sistemlere sahiptir. Talep üzerine her boyut için farklı disangajman sistemleri mevcuttur.

Önemli Özellikleri

Kompakt yapı
Yüksek performans
Aşama başına 3-7 planet dişli çarkı
Çentiksiz diş tabanı kökü
Farklı oranlar
Entegre diskli fren
En yüksek diş ve üretim kalitesiyle yüksek elverişli

F Serisi, herhangi bir paletli araç ve freze makineleri için biçilmiş kaftandır. Kompakt, dayanıklı tasarım, yüksek tork ve yük kapasiteleri ve opsiyonel mekanik contalar sayesinde bu çözümler bu makineler için mümkün olan en iyi çözümdür. Tüm ünitelerde arıza güvenlik sistemli el freni bulunup, ünitelerin çoğu kovanlı tip sabit ya da değişken sistemlere sahiptir. Talep üzerine her boyut için farklı disangajman sistemleri mevcuttur.

Önemli Özellikleri

Entegre hidrolik motor
2 aşamalı planet dişli tahriki
Dengeleme kurs valfi
Yüksek basınç tahliye valfleri
Harici pilot kontrolü ile 2 devirli değiştirme işlevi
Otomatik olarak boşa alınan el freni

Teknik özellikler

Tork aralığı
13.000 … 3.000.000 Nm
130.000 … 360.000 Nm Crushers & screeners
