Category Tekerlek Tahrik Sistemleri

Bonfiglioli 600 Serisi tekerlekli arazi araçlarının tasarımında kullanılan en iyi çözümdür. Kompakt tasarım, yüksek tork ve yük kapasiteleri, negatif çoklu disk park freni ve acil durumda cihazı çekmek için isteğe bağlı serbest bırakma cihazı ile bu çözümler uygulama gerekliliklerini eksiksiz olarak karşılamaktadır.

Önemli Özellikleri

Tekerlek ve tamburları takmak için saplamalı döner gövde flanşı
Dayanıklı tasarım
Yüksek tork kapasitesi
Yüksek yük kapasitesi
Uzun ömürlü mekanik contalar
Kompakt tasarım
Talep üzerine opsiyonel mekanik dişli ayırma

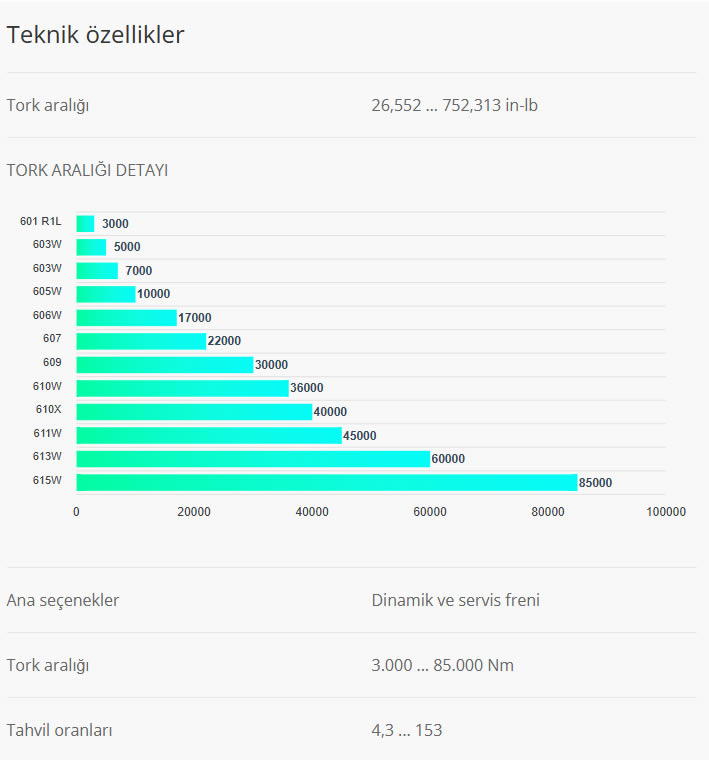

Teknik özellikler

Uygun motorlar
Kartuş eksenel pistonlu hidrolik motorlar
Flanşlı eksenel pistonlu hidrolik motorlar
Hidrolik orbit motorlar
DC elektrik motor freni

Entegre ve bakım gerektirmeyen bir elektrik motoru içeren Bonfiglioli 600E planet redüktörler; kompakt boyutlar, düşük gürültü ve yüksek verimlilik gibi özellikler dahil önemli birçok fayda sağlar. 600 Serisi tahrikler; hem iç mekanlar hem de dış mekanlarda kullanım için her türlü hava platformu ve diğer mobil makine tipleri ile kullanılmak üzere tasarlanmıştır. Bu gelişmiş güç aktarma çözümü, mümkün olan en geniş ihtiyaç yelpazesini karşılamak için en fazla 1:145 tahvil oranları sunan iki veya üç kademeli bir redüktör kullanır. redüktör, çekme gücü ve kontrol uygulamaları için özel olarak geliştirilen düşük voltajlı endüksiyon motoruyla (BT Serisi) birleştirilmiştir.

Önemli Özellikleri

1:145’e kadar redüksiyon oranına sahip iki ya da üç aşamalı planet dişli tahriki
Maksimum verim ve minimum gürültü açısından optimize edilmiş dişli tasarımı
İnvertöre sahip, entegre edilmiş, düşük voltajlı, 3 aşamalı endüksiyon motoru
Entegre edilmiş yüksek doğruluk oranına sahip KTY sıcaklık sensörü
Entegre edilmiş, yüksek çözünürlüklü, hall etkili hız sensörü

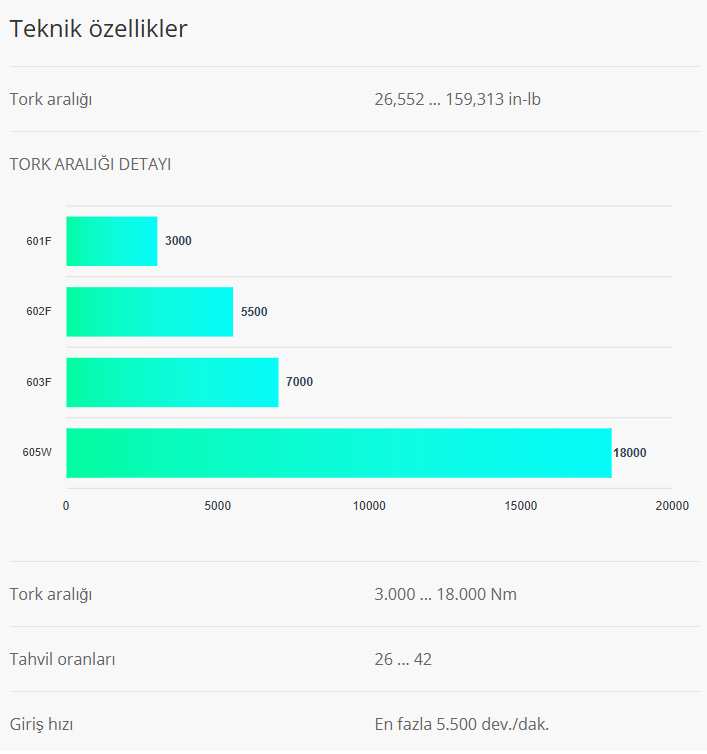

Teknik özellikler

Ana seçenekler
Hız sensörü rulmanı
Diğer sıcaklık sensörü tipleri
Tekerleği sökmeye gerek kalmadan veya yağ damlaması olmadan çekme işlemi için mekanik serbest bırakma
Park freni (hidrolik veya elektromanyetik serbest bırakma ile uygulanan yay)

Bonfiglioli 600WT çeker tekerlekler, kendinden tahrikli tarımsal püskürtücüler gibi tekerlekli tarımsal ekipmanlar için en iyi tercihtir. Bu çözüm; kanıtlanmış mekanik parçaların, özellikle kapalı döngü ve zorlu uygulamalar için geliştirilmiş, yeni, entegre 68cc değişken hidrolik motorla yapılmış mükemmel bir kombinasyonudur.

Önemli Özellikleri

Entegre eğik plakalı hidrolik motor
Hidrolik iki konumlu veya elektrikli oransal değişken deplasman kontrolü ile sunulur
Sıfır deplasman kabiliyeti
Yay uygulamalı hidrolik ayırmalı entegre park freni
Makinede daha hızlı, daha kolay montaj

Fren seçenekleri
Mekanik dişli serbest bırakma
Hız sensörü
Muayene delikli dinamik servis freni, doğrudan motor tarafından bakım yapılabilir (makineden çıkarılmasına gerek yoktur)

Motorlar
Entegre eğik plakalı değişken hidrolik motor
Hidrolik iki konumlu veya elektrikli oransal değişken deplasman kontrolü ile sunulur
Sıfır deplasman kapasitesi

Son teknoloji pnömatik lastik tekerlekli silindirin tasarımı için, olağanüstü 600 Y3 tahrik entegrasyonu aracınız için doğru seçimdir. Esnek tasarım, makine şasisindeki kurulumu kolaylaştırır.

Fren seçenekleri
Aşağıdakiler için tasarlanmış fren:
Park
Acil durdurma
Düşük hızda dinamik frenleme (inçleme

Uygun motorlar
Kartuş eksenel pistonlu hidrolik motorlar
Flanşlı eksenel pistonlu hidrolik motorlar

600W0C birimler genellikle 3 ve 4 tekerlekli karşı ağırlıklı fokliftin arka tarafında kullanılır. Çift tekerlekler için aks veya dümenleme birimi olabilir. Dümenleme birimi modeline bağlı olarak, titreşim önleme parçaları eklenebilir ve sabitleme braketleri için destek olarak kullanılabilir. Hidrolik dümen, aracın dümen yarıçapını en aza indirmek ve forkliftin dar koridorlarda kolay bir şekilde hareket etmesini sağlamak için yüksek bir dümen açısı sağlar. Müşterinin ihtiyaçlarına göre, ünitenin ana boyutları ve dümenleme açısını okumak için bir potansiyometre eklemek gibi diğer özellikler isteğe göre ayarlanabilir.

Önemli Özellikleri

Hidrolik dümenleme
Dümenleme açısı için optimize edilmiş tasarım
Titreşim önleme parçaları
Dümenleme açısı için voltmetre

Teknik özellikler

Ana seçenekler

• Titreşim önleme parçaları
• Dümenleme açısı için voltmetre

Bonfiglioli; binek otomobilleri, ticari araçlar ve dağıtım kamyonları gibi tüm elektrik ve akü ile çalışan araçlar için elektrik motorlarıyla birleştirilmiş çok yönlü ve düşük gürültülü tahrikler sunmaktadır. Optimize, düşük dişli boşluklu helisel dişliler ve yüksek hızlı rulmanlar sayesinde bu çözüm, daha fazla enerji tasarruflu kullanım ve daha uzun pil ömrü sağlar. Bonfiglioli’nin kapsamlı süreç uzmanlığıyla geliştirilen alüminyum dökümler sayesinde Bonfiglioli 600D Serisi tahrikler son derece hafiftir. 600D tahrikleri, araç üreticilerinin brüt araç ağırlığı üzerindeki en zorlu kısıtlamaları bile karşılamalarını sağlamaktadır. Araç OEM’lerine komple güç aktarımı sağlamak için bir dizi elektrik motoru, invertör ve uyumlu mekanik bağlantılar ve şaftlarla birleştirilir.

Önemli Özellikleri

1:15’e kadar redüksiyon oranına sahip, çok aşamalı, paralel şaftlı dişli kutusu
5 – 40 kN arasında çekme çubuğu çektirmesi
20 km/sa’e varan araç hızı
Maksimum verim ve minimum gürültü açısından optimize edilmiş dişli tasarımı

Bonfiglioli, birinci sınıf malzeme elleçleme araçları için entegre yüksek performanslı elektrik motorlu ve düşük bakım gerektiren fren sistemleri bulunan yüksek verimli ve sessiz çalışan planet redüktörler ve tahrikler sunmaktadır. Tipik uygulamalar için 3 ve 4 tekerlekli karşı ağırlıklı forklift ve yer destek teçhizatı mevcuttur. Bonfiglioli elektrikli gü. aktarımları fabrikada eksiksiz bir şekilde test edilir ve düşük enerji tüketimini garanti eder. Dolayısıyla bu da daha uzun pil işletim süreleri, geniş bakım aralıkları ve düşük mülkiyet maliyeti anlamına gelir. Bonfiglioli 600F Serisi tahrikler, araçta bulunan tekerlek sayısına göre aks veya dümenleme birimlerine bağlı olarak bir dizi etkin dümenleme sistemleri ile tamamlanmıştır.

Önemli Özellikleri

Çift planet dişli kutusu
Maksimum verim ve minimum gürültü açısından optimize edilmiş dişli tasarımı
Islak diskli hassas hareketli fren
Mekanik kola sahip el freni
Entegre edilmiş özel direk desteği
IP20 veya IP43 koruma standartlarında entegre edilmiş AC cer motoru
Entegre edilmiş, yüksek doğruluk oranına sahip, silikon tabanlı, KTY sıcaklık sensörü
Entegre edilmiş, yüksek çözünürlüklü, hall etkili hız sensörü

Teknik özellikler

Ana seçenekler
Yay uygulamalı hidrolik ayırmalı park freni
Tekerleği sökmeye gerek kalmadan veya yağ damlaması olmadan çekme işlemi için mekanik serbest bırakma

Bonfiglioli EL güç aktarımları; en zorlu depolama uygulamaları için mükemmel bir seçenektir (2. Sınıf ve 3. Sınıf). Depolama kamyonları, dikey düzenlemelerde en küçük çalışma yarıçapına sahip EL serisi tahrikler gibi tahrikler tarafından sağlanan dar alanlarda yüksek manevra kabiliyeti gerektirir.

Önemli Özellikleri

İki aşamalı helis ve ayna dişli kutuları
Manüel dümenleme ve hidrolik dümenleme versiyonları
Verim ve gürültü açısından optimize edilmiş dişli tasarımı
Entegre düşük voltajlı elektrik motoru
Entegre el freni
Tekerlekli sistem
Soğuk ortam versiyonları
Entegre dümen ya da sarhoş tekerlek destekleri

Ana seçenekler
Soğuk ortam versiyonları
Entegre dümen ya da eşya tekerleği destekleri

FR Serisi büyük tekerlekli arazi araçlarının tasarımında kullanılan en iyi çözümdür. Kompakt tasarım, yüksek tork ve yük kapasiteleri, negatif çoklu disk park freni ve acil durumda cihazı çekmek için isteğe bağlı serbest bırakma cihazı ile bu çözümler uygulama gerekliliklerini eksiksiz olarak karşılamaktadır.

Önemli Özellikleri

Kompakt yapı
Yüksek performans
Aşama başına 3-7 planet dişli çarkı
Konik bilyalı rulmanlar
Yüksek kaliteye sahip dövülmüş çelikten üretilmiş yapısal parçalar
Çentiksiz diş tabanı kökü
Farklı oranlar
Entegre diskli fren
En yüksek diş ve üretim kalitesiyle yüksek elverişli

Tüm tekerleklerden tahrikli greyderin tasarımı yapılırken bu yüksek hız uygulaması için geliştirilen 600 serisi entegrasyonu aracınız için mümkün olan en iyisidir. Bu çözüm, yüksek hızlı bir kavrama cihazı içermektedir.
