Bonfiglioli 700T serisi; vinçler, ekskavatörler ve orman makineleri için en güvenilir ve en etkili çözümleri sunar. Önemli tüm üreticilerin son derece memnun olduğu 700T Serisi vinç, ekskavatör ve özel ekipman endüstrilerinde uzun zamandır kuruludur.

Önemli Özellikleri

Monte edilen flanş
Çıkış şaftı: kanallı ya da dahili pinyona sahip
Dayanıklı yapı
Yüksek tork kapasitesi
Ağır hizmet kapasitesine sahip rulmanlarla desteklenen çıkış şaftları

Teknik özellikler

Tork aralığı
1.000 … 80.000 Nm
1.000 … 20.000 Nm Rough terrain cranes, Truck-mounted cranes, Crawler cranes, Drilling machines
1.200 … 80.000 Nm Building cranes

Fren seçenekleri
Hidrolik fren
İstek üzerine hidrolik ayırmalı park freni

Elektrikli fren
DC ve AC tipi

Uygun motorlar
Pistonlu hidrolik motorlar
Hidrolik orbit motorlar
Elektrik motorları IEC

Son derece kompakt, hafif, verimli ve sorunsuz işleyen 700CK Serisi palet tahrikleri, Kayaba işbirliği ile geliştirilen entegre eksenel pistonlu hidrolik motorlarla çalışır.

Önemli Özellikleri

Dişli çark için uygun büyük PCD ile döner çıkış flanşı
Dayanıklı tasarım
Yüksek tork kapasitesi
Yüksek yük kapasitesi
Uzun ömürlü mekanik contalar
Kompakt tasarım

Teknik özellikler

Tork aralığı
1.200 … 5.000 Nm Mini-excavators
9.000 … 220.000 Nm Excavators
1.200 … 220.000 Nm

Fren seçenekleri
Otomatik olarak ana basınç tarafından çalıştırılan
hidrolik ayırmalı arıza güvenceli park freni

Motorlar
KAYABA hidrolik motorlar, sabit ve çift deplasmanlı,
denge valfi ile tamamlanır.

Motor seçenekleri
Basınç emniyet valfleri, darbesiz tip
Anti kavitasyon valfi

S Serisi tasarımı bu dişli motoru özellikle pompa, fan ve vantilatör uygulamaları için verimli hale getirmektedir. Bu sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için S Serisi ayak veya flanş versiyonları da mevcuttur ve tamamen Bonfiglioli tarafından üretilen geniş elektrikli motor yelpazesi ile tamamlanabilir. Hem IEC hem de kompakt asenkron motorlar(B-BE-BX/M-ME-MX), servo motorlar (BMD) ve relüktans motorlar (BSR) S Serisi ürünlerle birleştirilebilir. Bonfiglioli, geniş portföyü sayesinde müşterilerine verimlilik, dinamizm ve maliyet etkinliği açısından olağanüstü bir denge sunabilir.

Önemli Özellikleri

Önemli Özellikleri
Fiyat efektif çözüm
Küçültülmüş montaj alanı
Dayanıklılık
Standart düşük boşluk
Yüksek dinamik ve enerji tasarruflu çözüm

Önemli faydaları

• Yağ ile birlikte verilen dişli kutusu [ 50 gövde]
• C5’e kadar yüzey koruması
• Flor Elastomer yağ keçeleri

Ana seçenekler
Çift yağ contası
Florlu elastomer contalar
Azaltılmış geriye hareket
C5’e kadar yüzey koruması

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
M, ME, MX [kompakt asenkron]
BSR [IEC relüktans]
BN, BE, BX [IEC asenkron]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar

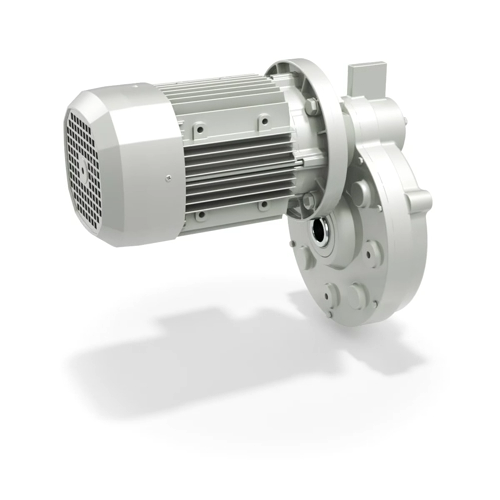

F Serisi, montaj esnekliğini azami seviyeye çıkarabilecek bir tahrik arayan müşteriler için mükemmel bir çözümdür. Gövdenin yanal delikleri sayesinde, F Serisi tüm konvansiyonel montaj konumlarına ek olarak makineye doğrudan yandan monte edilebilir. Bu dişli motoru yüksek verimliliği, güvenilirliği ve sessiz çalışma seçeneğini garanti etmektedir. F Serisi ayrıca yüksek tork yoğunluğu, geniş tahvil oranıı yelpazesi ve kompakt tasarım gibi özelliklere de sahiptir. F Serisi tamamıyla Bonfiglioli tarafından üretilen geniş elektrikli motor yelpazesi ile tamamlanabilir. Hem IEC hem de kompakt asenkron motorlar (B-BE-BX/M-ME-MX), servo motorlar (BMD) ve relüktans motorlar (BSR) F Serisi ürünlerle birleştirilebilir.

Önemli Özellikleri

Yüksek montaj esnekliği
Küçültülmüş montaj alanı
Dayanıklılık
Standart düşük boşluk
Yüksek dinamik ve enerji tasarruflu çözüm
Geniş çıkış hızı seçim aralığı
ATEX

Önemli faydaları

• Geri dönmezlik opsiyonu
• Düşük boşluk opsiyonu
• Yan Montaj için uygun delikler
• Tork kolu (titreşim azaltıcı burç)

Ana seçenekler
Uzun ömürlü yağlama [Boyutlar: 10 – 40]
Yağ ile birlikte verilen redüktör [Boyut: 50]
C5’e kadar yüzey koruması
Florlu elastomer yağ contası

Çıkış
Kamalı delikli şaft – Her büyüklük için iki boyut
Kamasız dar disk bağlantısı
Bir seçenek olarak takılabilir masif çıkış şaftı
Hızlı bağlantı

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
M, ME, MX [kompakt asenkron]
BMD [servo sabit mıknatıs]
BSR [IEC relüktans]
BN, BE, BX [IEC asenkron]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar
Arka dayanak

TA Serisi güvenilirlik ve düşük bakım maliyetlerinin temel faktör olarak kabul edildiği taş ocağı ve madencilik uygulamalarında en çok satan üründür. Diğer önemli bir faktör ise, eğimli konveyörlerde terse yöne dönmeyi önleyen “backstop” seçeneğidir. Bu redüktör tamamen Bonfiglioli tarafından üretilen geniş elektrikli motor yelpazesi ile tamamlanabilir. Hem IEC hem de kompakt asenkron motorlar (B-BE-BX/M-ME-MX) müşterilerimize tam tahrik çözümü sağlayan TA Serisi ile birleştirilebilir.

Önemli Özellikleri

Fiyat efektif çözüm
Yüksek Güvenilirlik
Dayanıklılık
Son derece kompakt tasarım
Ters yöndeki hareketlerin engellenmesi
İsteğe göre uyarlanabilir ürün

Önemli faydaları
Yüksek montaj esnekliği
Küçültülmüş montaj alanı
Dayanıklılık
Azaltılmış standart geriye hareket
Yüksek dinamik, enerji tasarruflu çözüm
Geniş çıkış hızı seçim aralığı
Patlayıcı ortamlar 2G/2D için (ATEX) redüktör

Çıkış
Her boyut için birden fazla delikli şaft çapı
Şafta monteli redüktör

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
BN, BE, BX [IEC asenkron]
BSR [IEC relüktans]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar

AS Serisi, sektörde yıllardır kazandığı prestijinden faydalanarak, güvenilirlik ve az bakım kavramlarının temel faktör olarak kabul edildiği taş ocağı ve madencilik uygulamaları alanında en çok satan ürün oldu. Bu Seri tamamen Bonfiglioli tarafından üretilen geniş elektrikli motor yelpazesi ile tamamlanabilir. Hem IEC hem de kompakt asenkron motorlar (B-BE-BX), servo motorlar (BMD) ve relüktans motorlar (BSR), AS Serisi ürünlerle birleştirilebilir: Bonfiglioli, geniş elektrik motor portföyü sayesinde müşterilerine verimlilik, dinamik ve maliyet etkinliği açısından dengeli çözümler sunabilir.

Önemli Özellikleri

Alan açısından optimize edilmiş tasarım
Kompakt motor kaplini
Tek kutu gövde
Cebri dişli mil kaplini
Servomotor kaplini
Geniş hız kademesi (4 Aşama)
(Atex) patlamaya müsait ortamlara yönelik dişli kutusu 2G/2D

Önemli faydaları
Küçültülmüş montaj alanı
Kısıtlı kurulum alanı ve geniş çıkış hızı seçim aralığı
Azaltılmış standart geriye hareket
Yüksek dinamik, enerji tasarruflu çözüm
Geniş çıkış hızı seçim aralığı
Dişli kutuları patlayıcı ortamlarda güvenli bir şekilde çalışabilir

Ana seçenekler
C5’e kadar yüzey koruması
Destekli rulmanlar
Azaltılmış geriye hareket
Tork kolu
Florlu elastomer yağ contası
Çift yağ dönemsel girişi
Takonit conta

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
BN, BE, BX [IEC asenkron]
BSR [IEC relüktans]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar
Arka dayanak

C Serisi, endüstriyel ortamdaki standart iş tipleri için tasarlanmıştır. Bu seri birinci sınıf güvenilirlik, verimlilik, sağlamlık ve geniş bir çıkış torku aralığı sağlamaktadır. 2-, 3- veya 4 kademeli versiyonlarla sağlanan son derece geniş dişli sırası yelpazesi, müşterilerin C serisini her uygulamaya adapte etmelerini ve çıkış hızıları için uygun eşleşmeyi bulmalarını sağlar. C Serisi tamamen Bonfiglioli tarafından üretilen geniş elektrikli motor yelpazesi ile tamamlanabilir. Hem IEC hem de kompakt asenkron motorlar (B-BE-BX/M-ME-MX), servo motorlar (BMD) ve relüktans motorlar (BSR) C Serisi ürünlerle birleştirilebilir.

Önemli Özellikleri

Ana Opsiyonlar
C5’e kadar yüzey koruması
Çift yağ keçesi
Florl- Elastomer Keçe
Düşük boşluk opsiyonu
Geniş hız kademesi (4 aşama)

Önemli faydaları
Uygun maliyetli çözüm
Küçültülmüş montaj alanı
Kolay bakım
Yüksek sıcaklık ortamında çalışma
Harici darbelere karşı yüksek direnç
Saf koaksiyal tork transmisyonu

Ana seçenekler
Uzun ömürlü yağlama [boyutlar: 16 – 35]
Yağ ile birlikte verilen redüktör [boyutlar: 45 – 100]
Florlu elastomer yağ contası

Çıkış
Ayak veya flanş montajı, B14 flanş
Metrik veya inç serisi masif çıkış şaftı

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
M, ME, MX [kompakt asenkron]
BMD [servo sabit mıknatıs]
BSR [IEC relüktans]
BN, BE, BX [IEC asenkron]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar
Arka dayanak

Yüksek performansıyla öne çıkan, pürüzsüz yüzeye sahip helisel dişli kutusu olan EVOX CP mükemmel bir fiyatla pazara sunulmuştur. Pazar standardına uyumlu ölçüleri ile, EVOX CP herhangi bir makineye dişli ünitesi arabirimini değiştirmeden takılabilmektedir. Bonfiglioli’nin çok çeşitli seçenekleri ve motor teknolojileri sayesinde EVOX CP, herhangi bir makinenin ihtiyacına göre uyarlanabilmektedir. EVOX CP Serisi, asenkron motorlar (hem IEC hem de kompakt) ve relüktans motorlar (BSR) gibi çok çeşitli elektrik motorları ile akuple kullanılabilmektedir.

Önemli Özellikleri

Tüm montaj pozisyonlarına uygun
Pazar standardı ayaklı bağlantı ölçülerine uyumlu
Ayaklı ve flanş çıkışlı versiyon mevcut
ATEX 2014/34/ UE -2D/2G T4 (135 °C)

Önemli faydaları
Pazar Standartı uygulamalarda mükemmel uyum sağlar
Temizlenmesi kolay
Modüler yapısı sayesinde daha az stok gereksinimi.
Yüksek performans
Merkezi olmayan uygun
Pompalar ve kompresörler için uygun

Ana seçenekler
C5’e kadar yüzey koruması
Giriş ve çıkışta güçlendirilmiş rulmanlar
Düşük açısal boşluk
Florlu elastomer yağ keçesi
Girişte çift yağ keçesi
Geri döndürmezlik (Kilitli rulmanlı)

Paslanmaz mil ve mevcuttur

Motorlar
Düz milli giriş (hem metrik hem de imperyal)
E-motor giriş (hem IEC hem de NEMA):
MNN (IE1), MXN (IE3) kompakt asenkron
BSR (IEC relüktans)
BN, BE, BX, BXN (IEC asenkron)
BS (IEC tek fazlı)

Motor seçenekleri
Kollu veya kolsuz fren
Termistör ve termostat sensörleri
Bağımsız Cebri fan ile soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalizasyon ( Yüksek nem ve sıcaklık bulunduran ortamlar için)
Yoğuşma önleyici ısıtıcılar
Geri döndürmezlik (Kilitli rulmanlı)

RAN Serisi ürünleri, dik açılı modelde güç aktarımları için tasarlanmıştır. Kurulumu kolay ve neredeyse hiç bakım gerektirmeyen RAN serisi, senkronize tahrik sistemlerinin tasarımı açısından sayısız avantaj sağlayan 1:1’in yanı sıra, çoklu şaft düzenlemeleri ve birkaç tahvil seçeneği sunar.

Önemli Özellikleri

Fiyat efektif çözüm
Kolay kurulum
Kolay bakım
Yüksek konumlandırma hassasiyeti
Küçültülmüş montaj alanı

Önemli faydaları
Uygun maliyetli çözüm
Kolay kurulum
Kolay bakım
İsteğe göre uyarlanabilir ürün
Doğru konumlandırma tahminleri
Küçültülmüş montaj alanı

Ana seçenekler
Uzun ömürlü yağlama [boyutlar: 8 – 25; 1 – 2R]
Yağ ile birlikte verilen redüktör [boyutlar: 28 – 48]
Florlu elastomer yağ contası

Çıkış
Tek/çift çıkışlı şaft yapılandırması
Delikli çıkış şaftı yapılandırması

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
BN, BE, BX [IEC asenkron]
BSR [IEC relüktans]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar

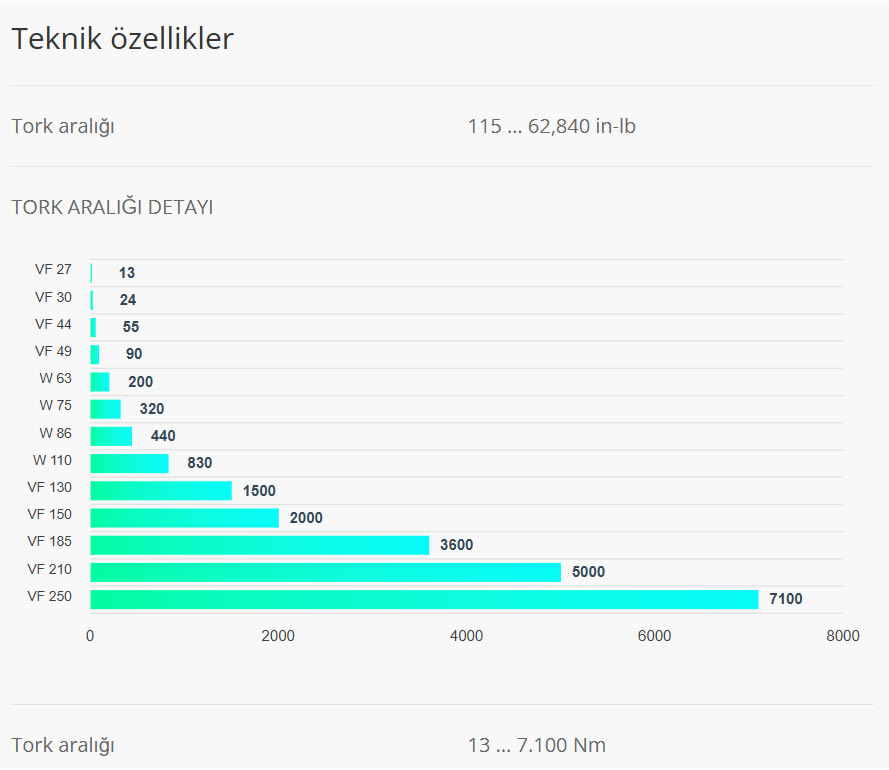

VF/W Serisi, yüksek kaliteyi en son teknoloji ve maliyet etkinliği ile birleştirme konusunda son derece başarılıdır. Kapsamlı montaj seçenekleri, tamamı standart olarak sunulan tamamen esnek şaft yapılandırmaları ve motor arayüzleri sunar. Bonfiglioli’nin VF/W Serisi; patentli birçok üretim tekniği sayesinde uzun işletim ömrü ve güvenilirliği ile bütün dikkatleri üzerine toplamaktadır. Bu ürün tamamen Bonfiglioli tarafından üretilen geniş elektrikli motor yelpazesi ile tamamlanabilir. Hem IEC hem de kompakt (B-BE-BX/M-ME-MX) asenkron motorlar müşterilerimize tam tahrik çözümü sağlayan VF/W Serisi ile birleştirilebilir.

Önemli Özellikleri

Fiyat efektif çözüm
Düşük gürültü seviyesi
Yüksek pik yük kapasitesi
Küçültülmüş montaj alanı
Uzun işletim ömrü
Yüksek güvenilirlik
Yüksek sayıda alternatif yapılandırma
Geniş çıkış hızı seçim aralığı
Geniş çıkış torku seçim aralığı
Patlayıcı ortamlar için ATEX Redüktör 2G/2D

Ana seçenekler
C5’e kadar yüzey koruması
Kısa flanş ve destekli rulmanlar
Tork kolu
Florlu elastomer yağ contası

Çıkış
Kamalı delikli şaft
Tek veya çift taraflı masif takılabilir çıkış şaftı
Tork sınırlayıcı

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
M, ME, MX [kompakt asenkron]
BN, BE, BX [IEC asenkron]
BSR [IEC relüktans]
BS [IEC tek faz]

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Tropikalleşme
Yoğuşma önleyici ısıtıcılar
Arka dayanak
