Tag Bonfiglioli Helezonlu Tahrik Sistemleri

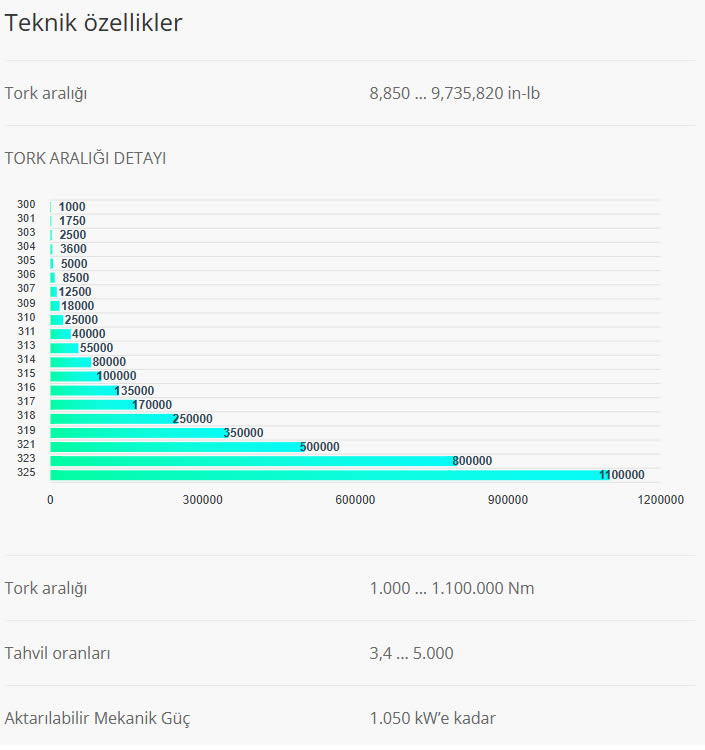

300 serisi kompakt ve güçlü. Planet aktarma organları, azami yüklerin ve etkilerin istisnadan daha çok kural olduğu tüm ağır hizmet uygulamaları için onları ideal seçim haline getirir. Montaj, dişli modeli, çıkış şaftı ve motor arayüzü sayesinde ürün yapılandırması son derece çok yönlüdür. Tüm özellikler, 1.000 ila 1.100.000 Nm tork aralığında 20 ince aralıklı çerçeve boyutunun her biri için mevcuttur.

Teknik özellikler

Fren seçenekleri
Hidrolik fren
İstek üzerine hidrolik ayırmalı park freni

Elektrikli fren
DC ve AC tipi

Çıkış
Ayak ve flanş monteli
Çıkış şaftı: Kamalı masif, yivli, yivli delikli, dar diskli delikli

Giriş
Flanşlı eksenel pistonlu hidrolik motorlar
Hidrolik orbit motorlar
IEC ve Nema motor adaptörler
Masif giriş şaftı

Uygun motorlar
Pistonlu hidrolik motorlar
Hidrolik orbit motorlar
Elektrik motorları IEC

BONFİGLİOLİ REDÜKTÖR FARKI İLE…

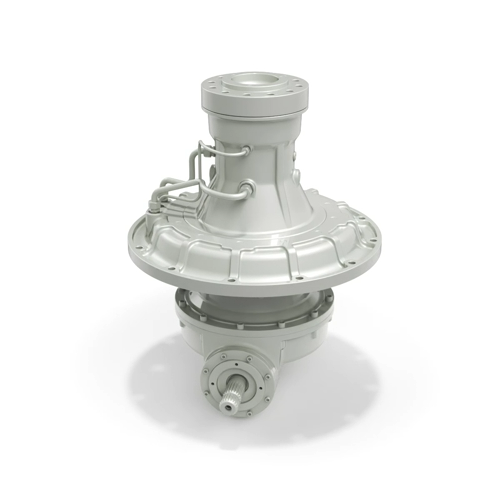

Entegre kasnak desteğine sahip çift kademeli planet tahrik üniteleri; 80 ila 1200kW arası motor gücüne ve farklı rotor genişliğine sahip soğuk planya makineleri, freze makineleri ve açık işletme madenciliği makineleri için tasarlanmıştır. Ofset giriş seçeneği, artan kesme derinliği nedeniyle daha yüksek makine verimliliği sağlar. Değiştirilebilir 2 hız çözümü, makinenin performansı açısından büyük avantajlar sunan iki olası kesme hızı sunar.

Önemli Özellikleri

Kompakt yapı
Yüksek performans
Çentiksiz diş tabanı kökü
Farklı oranlar
Entegre diskli fren
En yüksek diş ve üretim kalitesiyle yüksek elverişli
Çeşitli hidrolik motorlara uygun

Teknik özellikler

Ana seçenekler
İki hız değiştirme transmisyonu

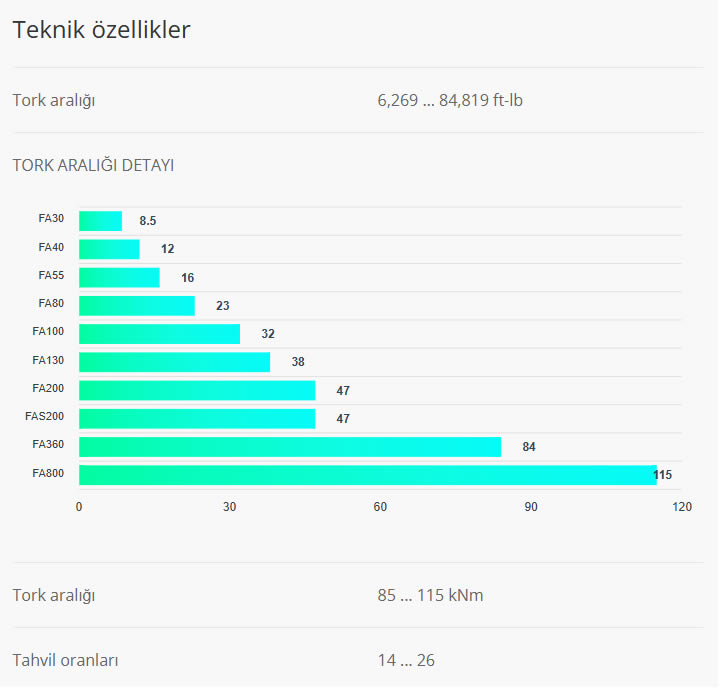

Kanıtlanmış kesici standart aralığından ana tahrik (FA130/FA200)
Dişli değişimi için hidrolik değiştirme ünitesi
Kolay bakım için kesici ana tahrik ve değiştirme ünitesi modüler konsepti

BONFİGLİOLİ REDÜKTÖR FARKI İLE…

Entegre kasnak desteğine sahip çift kademeli planet tahrik üniteleri; 200 ila 550 kW arası motor gücüne ve 1,0 – 2,5 m rotor genişliğine sahip soğuk planya makineleri ve freze makineleri için tasarlanmıştır. Ofset giriş seçeneği, artan kesme derinliği nedeniyle daha yüksek makine verimliliği sağlar. Eşsiz entegre soğutma sistemi; mükemmel performans, daha kolay sistem bakımı ve optimum seviyede güvenilirlik sağlar.

Önemli Özellikleri

Çift aşamalı planet dişli redüksiyonu
Güçlü rulmanlara sahip entegre kasnak destek şaftı
Gelişmiş yağlama performansı açısından optimize edilmiş gövde tasarımı
Artırılmış kesme derinliği için ofset girişi mevcut
Entegre soğutma sistemi (isteğe bağlı)

Bonfiglioli, bu planet dişli kutuları ile tüm gövdeyi kaldırıp indirmek için rafın çalıştırılmasını sağlar. Üniteler; motorun kurulumunu kolaylaştırmak için sıralı veya konik dişli kutulu olmalıdır. Elektrik ya da hidrolik tahrikli, negatif el frenli ya da el frensiz olabilirler. Çıkış, makinede kolay kurulum için entegre tork kolu ve 50 veya 100 dişli modülüne sahip entegre pinyon mili ve büyük kapasiteli rulman ile tamamlanabilir.

Teknik özellikler

Uygun motorlar
Pistonlu hidrolik motorlar
Elektrik motorları IEC

O&K Jack-up Serisinin özel tasarımı, kaldırma ve indirme ayaklarında ve sondaj gemilerinde ve servis kaldırma donanımlarında ve rüzgar jeneratörü kurma gemilerinde çalışmak üzere ABS tarafından değerlendirilmiştir. Üniteler, motor kurulumunu dengelemek için sıralı olarak ya da açılır kutu şeklinde olabilir. Elektrik ya da hidrolik tahrikli, negatif el frenli ya da el frensiz olabilirler. Bu jack-up tahrikleri m50’den m100’e kadar entegre pinyonlar ve kolay kurulum için entegre tork kollu fener parçalarını sağlayabilir. Üniteler, ABS ve DNV GL tarafından sınıf onayına ve hammaddeden nihai makine bileşenine kadar tam izlenebilir dişli transmisyonuna dair yük taşıma parçalarının 3.2 sertifikasına sahiptir.

Teknik özellikler

Uygun motorlar
Pistonlu hidrolik motorlar
Elektrik motorları IEC

Optimize edilmiş güvenilir tasarımıyla, delme uygulamalarına yönelik Bonfiglioli 700T Serisi tüm besleme harmanlayıcısı gereksinimlerini karşılar. Farklı arayüzler, bu seriyi oldukça esnek hale getirmektedir. Sıralı ve çok helezonlu iki şaft, diğer iki temel özelliktir.

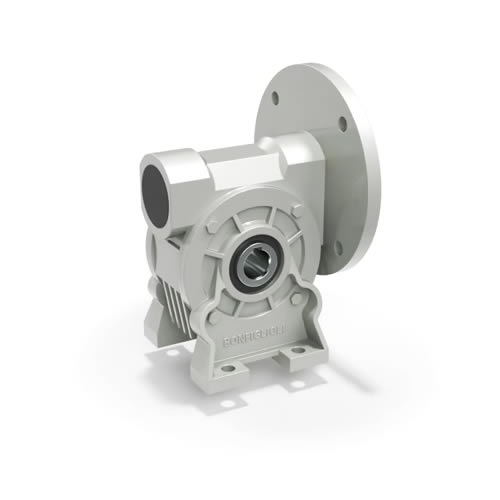

VF/W-EP serisi; yiyecek ve içecek, ilaç ve kimya sanayinin gereksinimlerini karşılamak ve daha genel olarak zorlu ortamlarda tehlikesiz çalışmalar sağlamak için tasarlanmıştır. Bu redüktörlü motor versiyonu; iyileştirilmiş yalıtım, geliştirilmiş korozyon koruması ve standart seçenek olarak kazayla gıda ile teması için uygun boya gibi seçeneklerle üretilmiştir. Tüm bu özellikler, en yüksek seviyede hijyenik gereklilikleri karşılamak ve zorlu ve nemli ortamlarda dişli motorun temizlenebilirliğini ve çalışma ömrünü büyük ölçüde artırmak için hep birlikte çalışır.

Önemli Özellikleri

Tropikleştirilmiş
Yoğuşma tahliye delikleri
Paslanmaz çelikten isim levhası ve cıvatalar
Tamamen contalı dişli kutusu
Paslanmaz çelik çıkış
Paslanmaz çelikten isim levhaları ve cıvatalar
Gıda saflığında yağlayıcı ve kaplamalar
Özel contalar
Delikli dişli kutusu gövdesi

Teknik özellikler

Önemli faydaları
Toz girmez ve su jetlerine karşı korumalıdır
Azaltılmış çevresel kirlilik
Montaj esnekliği
Gıda bölgesi uyumu (FDA & NSF)
Nemli ortamlar için uygun
Pas önleyici
Yıkaması kolay

Ana seçenekler

• H1 gıda saflığında yağlayıcı madde
• Rezervuarlı, paslanmaz çerçeveli çift kenarlı yağ contası
• Dahili paslanmaz çelik yükleme yaylı çıkış şaftında florlu elastomer halkalar
• Gıdayla temas bölgeleri için FDA ve NSF tescilli boyamalar
• C5M’e kadar yüzey koruması

Sertifikalar
Uyumluluk belgesi
Kontrol belgesi
Gıda bölgesi uyumu (FDA & NSF)

Çıkış
Kamalı delikli şaft
Tek veya çift taraflı masif takılabilir çıkış şaftı
Tork sınırlayıcı

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş:
BN, BE, BX [IEC asenkron]
M, ME, MX [kompakt asenkron

Motor seçenekleri
Termistör ve termostat sensörleri
Serbest basınçlı soğutma
Artımlı, sin/cos mutlak tek/çok dönüşlü enkoderler
Yoğuşma önleyici ısıtıcılar
Geri tepme

Patlayıcı ortam mevcudiyeti bulunan bazı endüstriyel çevreler ek güvenlik önlemleri alınmasını gerektirir. Bu tür ortamlarda çalışan endüstriyel ekipmanlar özellikle atmosferde bulunan yanıcı maddelerin tutuşmasını önlemek için tasarlanmıştır. Bonfiglioli, müşterilerimizin ihtiyaçlarını karşılamak amacıyla ATEX Direktifi 201/34/EU uyarınca patlayıcı ortamlarda güvenli bir şekilde kullanılabilecek bir redüktör yelpazesi geliştirdi. ATEX versiyonu seçilirse, 2G/2D ve 3G/3D bölgelerinde kullanılmak üzere VF/W, ACF, HD ve 300M Serisi dişli kutuları tasarlanacaktır.

Önemli Özellikleri

Dik açılı giriş-çıkış
300 Serisi kombine versiyonu
Cebri dişli mil kaplini
Geniş hız kademesi (4 Aşama)
(Atex) patlamaya müsait ortamlara yönelik dişli kutusu 2G/2D

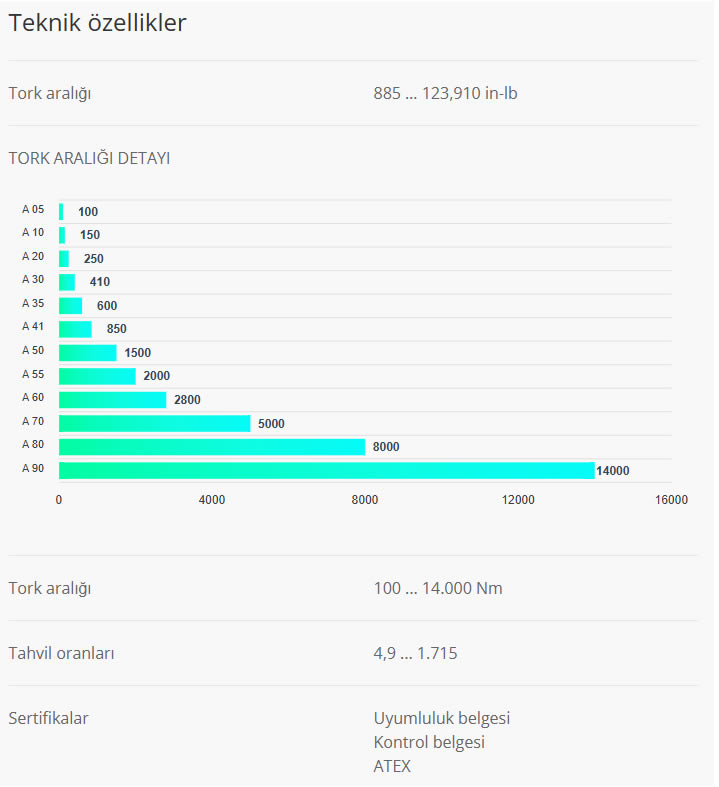

Teknik özellikler

Önemli faydaları
Küçültülmüş montaj alanı
Kısıtlı kurulum alanı ve geniş çıkış hızı seçim aralığı
Azaltılmış standart geriye hareket
Geniş çıkış hızı seçim aralığı
Dişli kutuları patlayıcı ortamlarda güvenli bir şekilde çalışabilir

Ana seçenekler

• Periyodik yağ seviye kontrolleri için servis tapası ile donatılmıştır.
• Yetkisiz giriş valfli havalandırma kapakları ile donatılmıştır
• Standart olarak florlu elastomer sızdırmazlık halkası
• Montaj konumuna bağlı olarak fabrikada yağlayıcı madde doldurulmuş
• Çıkış şaftında çift sızdırmazlık halkası
• Plastik bileşen yok
• Tabelada belirtilen ATEX koruma seviyesi

Çıkış
Her boyut için iki delik seçenekli ayak ve şaft montajı
Masif şaft, yivli delikli şaft, dar diskli delikli şaft

Motorlar
Masif şaftlı giriş
E-motor kaplinli giriş

Patlayıcı ortam mevcudiyeti bulunan bazı endüstriyel çevreler ek güvenlik önlemleri alınmasını gerektirir. Bu tür ortamlarda çalışan endüstriyel ekipmanlar özellikle atmosferde bulunan yanıcı maddelerin tutuşmasını önlemek için tasarlanmıştır. Bonfiglioli, müşterilerimizin ihtiyaçlarını karşılamak amacıyla ATEX Direktifi 201/34/EU uyarınca patlayıcı ortamlarda güvenli bir şekilde kullanılabilecek bir redüktör yelpazesi geliştirdi. ATEX versiyonu seçilirse, 2G/2D ve 3G/3D bölgelerinde kullanılmak üzere VF/W, ACF, HD ve 300M Serisi dişli kutuları tasarlanacaktır.

Önemli Özellikleri

Alan açısından optimize edilmiş tasarım
Tek kutu gövde
Cebri dişli mil kaplini
Geniş hız kademesi (4 Aşama)
(Atex) patlamaya müsait ortamlara yönelik dişli kutusu 2G/2D

Teknik özellikler

Önemli faydaları
Küçültülmüş montaj alanı
Dayanıklılık
Azaltılmış standart geriye hareket
Geniş çıkış hızı seçim aralığı
Dişli kutuları patlayıcı ortamlarda güvenli bir şekilde çalışabilir

Ana seçenekler

• Periyodik yağ seviye kontrolleri için servis tapası ile donatılmıştır
• Standart olarak florlu elastomer sızdırmazlık halkası
• Montaj konumuna bağlı olarak fabrikada yağlayıcı madde doldurulmuş
• Çıkış şaftında çift sızdırmazlık halkası
• Plastik bileşen yok
• Tabelada belirtilen ATEX koruma seviyesi

Çıkış

• Ayak veya flanş montajı, B14 flanş
• Metrik veya inç serisi masif çıkış şaftı

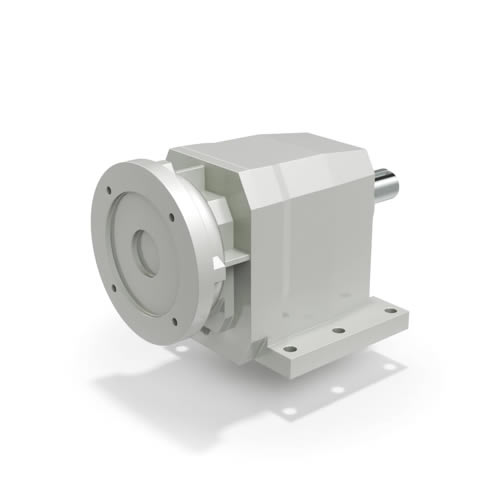

Patlayıcı ortam mevcudiyeti bulunan bazı endüstriyel çevreler ek güvenlik önlemleri alınmasını gerektirir. Bu tür ortamlarda çalışan endüstriyel ekipmanlar özellikle atmosferde bulunan yanıcı maddelerin tutuşmasını önlemek için tasarlanmıştır. Bonfiglioli, müşterilerimizin ihtiyaçlarını karşılamak amacıyla ATEX Direktifi 201/34/EU uyarınca patlayıcı ortamlarda güvenli bir şekilde kullanılabilecek bir redüktör yelpazesi geliştirdi. ATEX versiyonu seçilirse, 2G/2D ve 3G/3D bölgelerinde kullanılmak üzere VF/W, ACF, HD ve 300M Serisi dişli kutuları tasarlanacaktır.

Önemli Özellikleri

Yan montaj için yan delikler
Alan açısından optimize edilmiş tasarım
Tek kutu gövde
Cebri dişli mil kaplini
Geniş hız kademesi (4 Aşama)
(Atex) patlamaya müsait ortamlara yönelik dişli kutusu 2G/2D

Teknik özellikler

Önemli faydaları
Yüksek montaj esnekliği
Küçültülmüş montaj alanı
Dayanıklılık
Azaltılmış standart geriye hareket
Geniş çıkış hızı seçim aralığı
Patlayıcı ortamlar 2G/2D için (ATEX) redüktör

Ana seçenekler

• Periyodik yağ seviye kontrolleri için servis tapası ile donatılmıştır
• Yetkisiz giriş valfli havalandırma kapakları ile donatılmıştır
• Standart olarak florlu elastomer sızdırmazlık halkası
• Montaj konumuna bağlı olarak fabrikada yağlayıcı madde doldurulmuş
• Çıkış şaftında çift sızdırmazlık halkası
• Plastik bileşen yok
• Tabelada belirtilen ATEX koruma seviyesi

Çıkış

• Kamalı delikli şaft – Her büyüklük için iki boyut
• Kamasız dar disk bağlantısı
• Hızlı bağlantı
