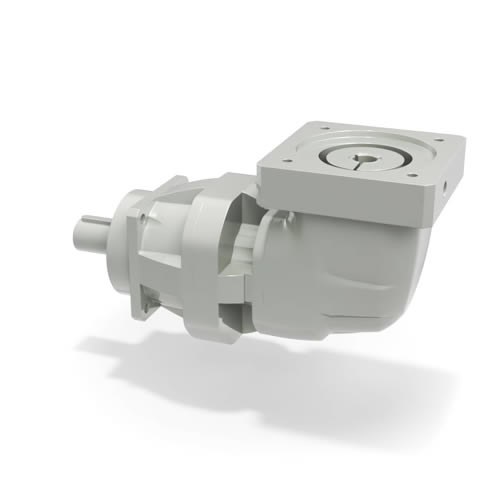

TQK

TQK serisi Ortogonal tip ürünler, yer kısıtı olan uygulamalarda TQ serisinin getiridiği en yüksek performansı koruyarak en uygun çözümü sunar. Bu seri, yüksek gereksinimleri olan, yüksek dinamizm gerektiren, iki yönlü çalışan, hassas poziyon gerektiren, hareket kontrol ve yüksek dur-kalk sayısı olan servo sistemler için tasarlanmıştır.

Teknik özellikler

Tork aralığı
177 … 10,620 lb-in
Ölçüler
060, 070, 090, 130, 160
Tahvil oranları

• 1 kademe: 3 … 10
• 2 kademe: 16 … 100
  Maks. radyal kuvvet
  1,850 … 15,000 N
  Koruma derecesi
  IP65
  Giriş hızı
  max 6,000 min^-1
  Burulma Sertliği
  4.3 … 167 Nm/arcmin
  Yağlama
  Standart ya da gıda tipi
  Çıkış
  Düz mil ya da Kamalı Mil
  Giriş
  Motor adaptörlü veya motor adaptörsüz

Teknik özellikler

Önemli faydaları

• En yüksek montaj esnekliği
• Opsiyonel olarak yüksek aksiyal ve radyal yükleri karşılamak üzere güçlendirilmiş rulman seçeneği
  Sürekli çalışma ve kesikli çalışma için tasarlanmıştır
• Sessiz çalışma
• Yerden kazanmayı sağlayan kompakt tasarım
• Universal tasarımı sayesinde büyük esneklik sağlar

Ana seçenekler
Kesintisiz çalışma ve döngüsel çalışma için tasarlanmıştır
Önemli yağlama
İsteğe bağlı olarak gıda saflığında yağ
Sessiz kullanım
Evrensel tasarım her yönde montaja izin verir

Standart boşluk
4 arcminden daha az 2 kademe / 6 arcminden daha az 3 kademe

Burulma Dişli Boşluğu

• 1 kademe: 4 arcmin ‘den düşük
• 2 kademe: 6 arcmin ‘den düşük
